家庭装修中三控开关接线图,附单控和双控开关的接线图

来源:电工天下   编辑:小电工发布时间:2020-11-25 13:28:48

有关家用开关的接线图,在家庭装修时会用到单控开关、双控开关,有些复杂布局的情况下会用到三控开关,这里介绍了三控开关的接线图,以及单控和双控开关的接线图,供大家参考。

单控、双控与三控开关的接线图

1.三控开关接线图

家庭装修中三控开关接线图,附单控和双控开关的接线图

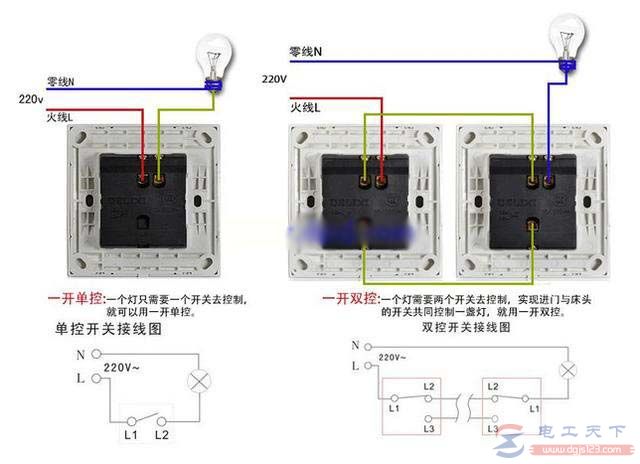

2.单控和双控开关的接线图

走廊适合设计这种双控开关。

家庭装修中三控开关接线图,附单控和双控开关的接线图

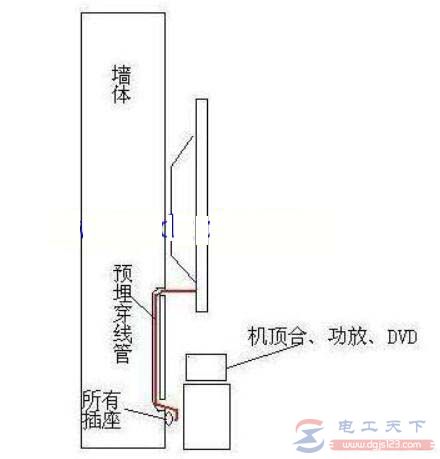

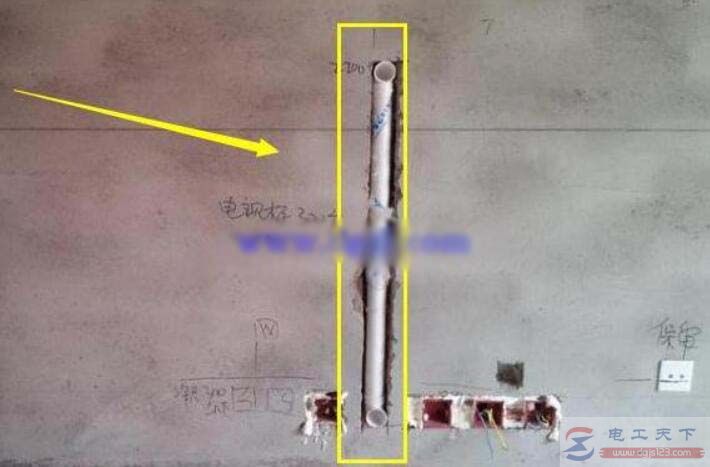

3.客厅的电视背景墙,需要预埋75的pvc管在墙上,电视机的各种信号线和电源线均通过预埋管穿入与墙上的插座连接,不露出难看的电线。

家庭装修中三控开关接线图,附单控和双控开关的接线图

家庭装修中三控开关接线图,附单控和双控开关的接线图

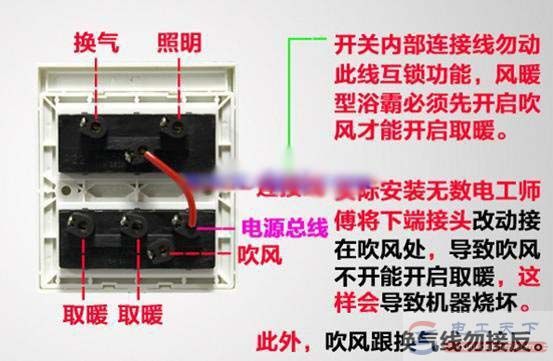

4.卫生间的风暖浴霸接线较为复杂,许多安装师傅将下端头改动接在吹风处,导致吹风机不能开启取暖,还会烧坏电器。

家庭装修中三控开关接线图,附单控和双控开关的接线图

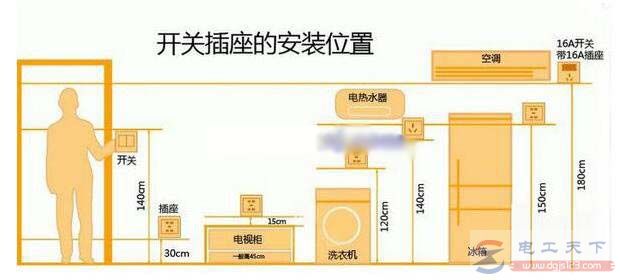

5.家中各个地方的插座,高度要按此设计才规范。

家庭装修中三控开关接线图,附单控和双控开关的接线图
