一灯三控四控接线实物图(多图)
来源:电工天下时间:2015-11-07 15:45:13 作者:老电工手机版>>
有关一灯三控四控的接线实物图,一灯四控开关接线图,四个开关控制一灯的接线方法,一灯多控开关接线图,一灯多控电路图,四个开关并联,四个开关的头头相接,尾尾相接。
一灯三控四控接线实物图
一、一灯三控四控开关接线图
接线图:→→开关→→↑ ↓→→开关→→↑ ↓→→开关→→↑ ↓→→开关→→↑ ↓→→灯 →→↑ 把箭头连成线。

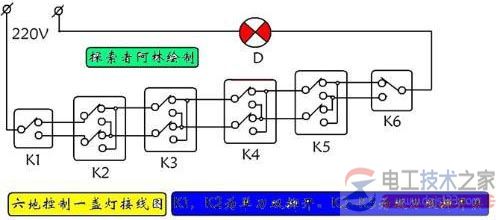

二、一灯六控开关接线图
三、四个开关控制一灯接线图
见下图,按开关2的方式再增加一个开关:
问:四个单联双控开关控制一盏灯的接线图
答:必须要两个多控加两个双控才可以的,单控只能控制一个灯。
问:求一四控开关接线图.如题四个开关控制一灯
答:用上两个双控开关加上两个中途开关,只要有足够的中途开关,你想1个地方控制一个灯都可以。

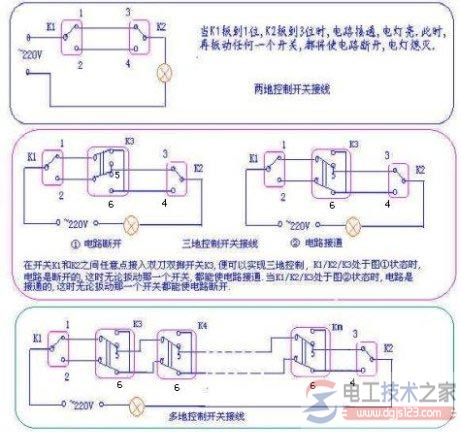

四、一灯多控开关接线图_一灯多控电路图
1、一灯二控,需要二个双联开关(K1、K2)。
2、一灯三控,需要二个双联开关(K1、K2),一个双刀双掷开关(K3)。
3、一灯四控,需要二个双联开关(K1、K2),二个双刀双掷开关(K3、K4)。
4、一灯多控,需要二个双联开关(K1、K2),N个双刀双掷开关(K3、K4、……Kn)。
电路图:
五、四个开关控一灯怎么接
四个开关并联,四个开关的头头相接,尾尾相接,也就是说说四个开关的火线端接一起, 零线端接一起,这样闭合任一开关灯都可以亮。
其它一灯四控的接线图,如下:
