双联开关是什么开关,双联单控与双联双控开关接线图什么样

来源:电工天下   编辑:小电工发布时间:2020-11-26 11:14:18

有关双联开关的小知识,介绍了什么是双联开关,这种开关的工作原理是什么,并提供了一例双联单控开关的接线图,一例双联双控开关的接线图,供大家学习参考。

一、双联开关

双联开关,也称为双控开关,就是指对某个设备进行两个地方的分别控制,比如照明灯,在客厅进门控制客厅灯光,到了卧室再跑去客厅关灯就会很麻烦,在卧室也安装一个开关对客厅灯进行控制。

同理,在工厂中可以对某个电机进行两地控制,双联双控就是指不地方的两个面板上各两个键,共控制两个电源达到在不同地方可以控制同一设备(比如照明灯)。

二、双联单控开关接线图

双联开关是什么开关,双联单控与双联双控开关接线图什么样

1.双联单控开关原理

双联单控开关就是两个单刀双掷开关串联起来后再接入电路,每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。

2.双联单控开关接法

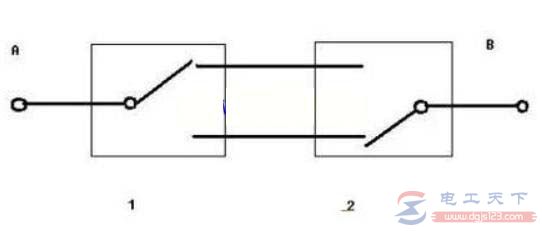

把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。

当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。两个开关都可以控制灯。两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能照明,又能避免人走灯不灭而浪费电。

三、双联双控开关接线图

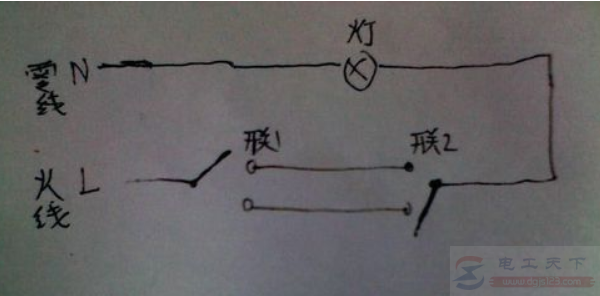

双联开关是什么开关,双联单控与双联双控开关接线图什么样

电灯开关接线图(单联与双联开关接线图)

电灯开关接线图(单联与双联开关接线图)

不错的电灯开关接线图,一只单联开关控制一盏灯,两只双联开关在两个地方控制一盏灯,两只双联开关和一只三联开关在三个地方控制一盏灯,及相关注意事项。

双联开关怎么接线

双联开关怎么接线,双联开关的接线示意图

有关双联开关的接线方法,先介绍了一个单开双控开关的接线图与接线方法,然后介绍了一个双联开关的接线方法,附有电路接线图,供大家学习参考。

两位双联开关的接线方法

两位双联开关的接线方法

有关双联开关的接线方法,双联双控开关可以作双联单控开关使用,具体的接线方法是什么样的,电工天下小编带大家来了解下。
