一灯单控与一灯双控及一灯三控的接线方法
来源:电工天下时间:2021-09-10 06:24:20 作者:老电工手机版>>
有关电灯的接线方法,空开接一个灯泡的接线方式,常见的主要分为三种,一种是一灯单控,一种是一灯双控,最后一种是一灯三控,以下是具体的接线方法,一起来看下。
电灯泡的三种接线方式
1、一灯单控
单控开关有两个接线柱,标识为L1、L,在接线时先把火线断开,然后分别接在开关的两个接线柱上。
如此,就可以通过开关来控制这个灯泡的打开与关闭状态,这就是一灯单控的接线方法。
2、一灯双控

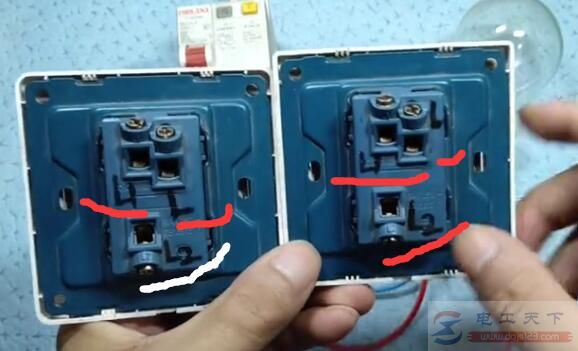

准备二个双控开关,开关上接线柱的标识分别为L、L1和L2,把两个开关的L1与L1,L2与L2分别接在一起。
如下图:
然后,把连接灯泡的火线,分别接在两个开关的L接线柱上,即可实现一灯双控的功能。

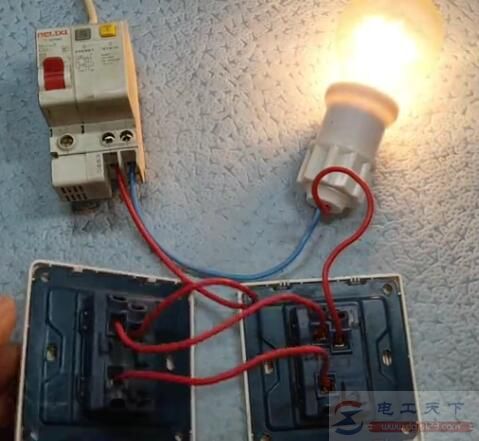

接好的开关如下:
3、一灯三控
在进行一灯三控接线时,要把连接两个开关的二根线断开,并准备一个多控开关(接线柱分别为L1,L2,L11,L12,L21,L22)。

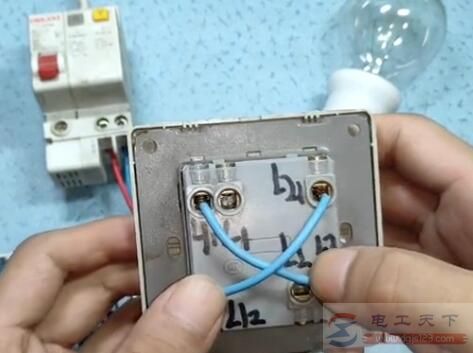

首先,我们用两根短线把多控开关四个角的四个接线柱对角连通,然后把左边的双控开关上的二根电线,接在多控开关的L1与l2上。

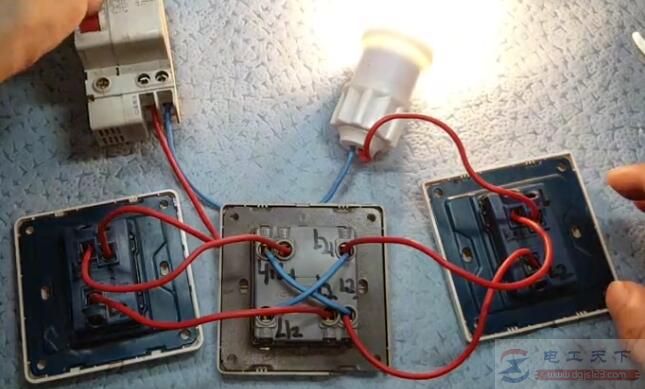

右边双控开关断开的二根线,分别与多控开关的L21,L2这二根短线并接在一起。
至此,一灯三控的接线就完成了。
