【多图】一灯三控开关接线图

来源:电工天下   编辑:小电工发布时间:2020-01-08 15:50:37

有关一灯三控开关接线图,单刀双掷开关实现一灯三控实物接线图,三个位置控制一个灯,需要两只双控开关加一只中途开关,四个位置控制一个灯,需要两只双控开关加两只中途开关。

一灯三控开关接线图

几种接法:1:三个开关串联,控一台灯,2:三个开关并联,控一台灯!3:一个开关与一台灯串联,再与两个开关并联!4:两个开关与一台灯串联,再与一个开关并联。

一灯三控接线图 双控开关中间接线柱为L、上为L1、下为L2。

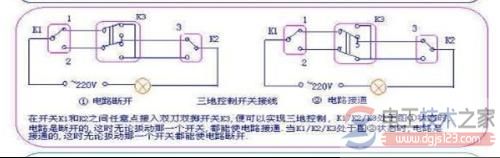

一灯三控接线图

三个位置控制一个灯,需要两只双控开关加一只中途开关; 四个位置控制一个灯,需要两只双控开关加两只中途开关; 五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线原理图。

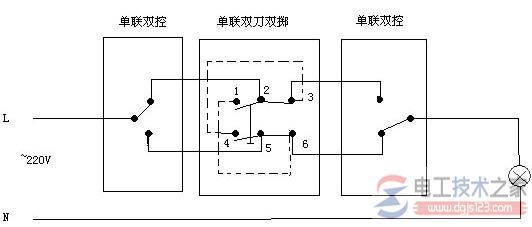

一灯三控接线图

单刀双掷开关实现一灯三控实物接线图

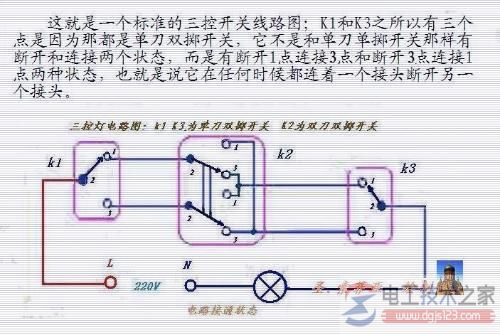

一灯三控开关原理图

一灯三控开关原理图

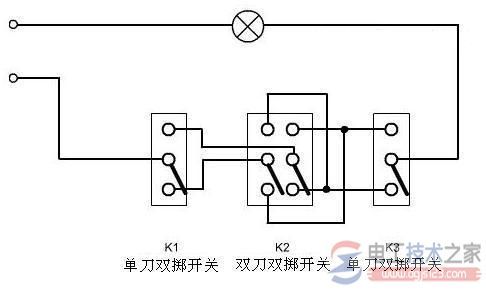

一灯三控开关实物连接图

一灯三控开关实物连接图

一灯三控开关实物图

一灯三控开关实物图(双控灯的原理图)

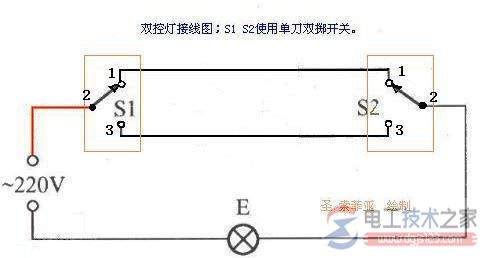

双控灯的原理图

三联开关接线图

三联开关接线图

一灯三控接线图

双控开关中间接线柱为L、上为L1、下为L2。

一灯三控接线图

一灯三控接线图

一灯三控开关接线图

1、三个双控开关控制

装一个220V继电器(两组动合、两组转换)在双控开关内部。触点连接如下图的原理,线包通过一个开关接220V,可以是双控开关也可以是一个单刀开关或自锁开关等。

2、两个双控加一个双刀双位

见下图:

一灯三控开关接线图
