双控开关的三种接线方法,双控开关接线要点及布线特点说明
来源:电工天下时间:2020-11-25 11:50:46 作者:老电工手机版>>
有网友咨询双控开关怎么接线的问题,双控开关的主要作用就是在两 个不同的地方控制同一盏灯,以下介绍了双控开关的3种接线方法,供大家学习参考。
双控开关的接线方法

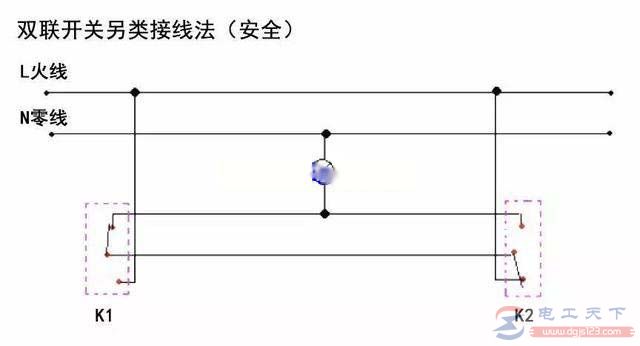

第一种:双联开关电路另类接线法
两个开关都入火线,比较安全。
接线要点:
双联线中的K1必须直接连接两个双联双控开关的中间接线端;
双联线中的K2连接两个开关的上接线端(或者下接线端),并且在中间接一条分支线与灯的一端连接,灯的另一端接零线。
两个开关都入火线,而且接于上接线端(或者下接线端),但不能接于中间的接线端。
布线特点:
双联专用线中的一条导线,中间引出分支线接于灯的一端。说明:传统双联双控电路不允许在双联专用线中引出分支线。
两个开关都入火线,而且只能接于上接线端(或者下接线端),这就使得灯亮时,两个开关的三个接线端对零线的测量电压都是220v,即试电笔都显示为红色。

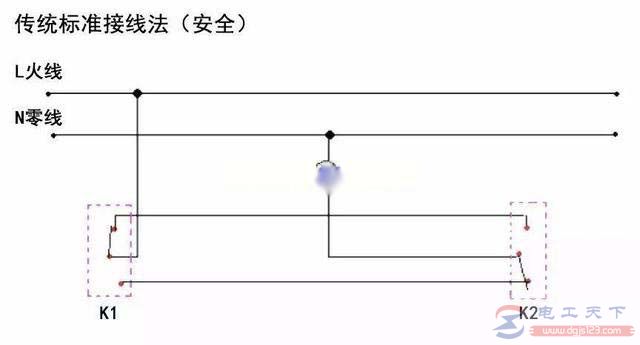

第二种:传统接线法
在标准的工程图纸中,经常用这种接线法,是一种很常见的接线方法。

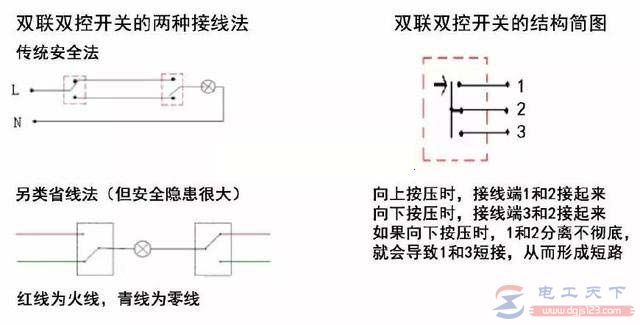

第三种:另类省线法(存在安全隐患)
存在安全隐患,但在家庭布线中经常用这种方法来布线,会省去很多的工作量和线材。铜线非常贵,特别是搞包工包料的,都爱采用这种接线法,省线又省钱。
接线要点:
两个双联双控开关的中间接线柱,分别拉一条线连接要控制的灯。
开关的另外两个接线端,分别接火线和零线(一个端口接火线,另一个端口就接零线),就ok了。思路很简单。用好点的开关,不会轻易短路的。
注意事项:采用省线法,可以节省一些导线,但安全隐患很大,如果开关质量不好,常由于切换接线端时,开关分离不彻底,易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝。使用一段时间后,存在的安全隐患会更大。不建议使用这种省线法布线。
