网线水晶头的几种常见接法

来源:电工天下时间:2021-10-20 10:23:51 作者:老电工手机版>>

网络水晶头的接线方法

首先,准备一个接线钳(如图一)要有网线和水晶头,网线一般分为5类网线和6类网线、7类网线三种,相对应的水晶头不同。

网线水晶头的几种常见接法

图1:接线钳

常见的5类网线怎么去接,(如图二)网线的颜色顺序标准是568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕这两种。

网线水晶头的几种常见接法

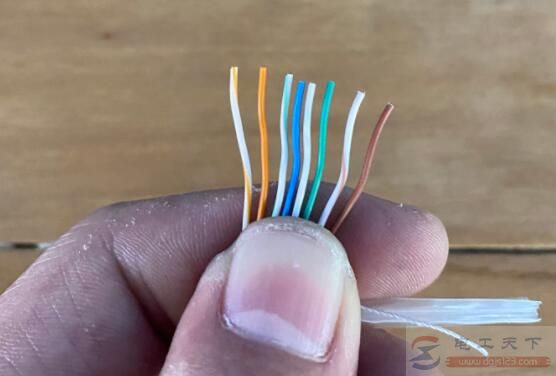

图2:五类网线水晶头接线顺序

六类网线的接法颜色顺序是(如图三):白橙->橙色->白绿色->蓝色->-白蓝色->绿色->白棕色->棕色这样的颜色排序。

网线水晶头的几种常见接法

图3:六类网线水晶头接线顺序

七类网线到接法颜色顺序是(如图四):白橙->橙色->白绿色->蓝色->白蓝色->绿色->白棕色->棕色这样的颜色排序。

网线水晶头的几种常见接法

图4:七类网线样式和水晶头接线顺序
