三开双控开关怎么接线,一例三开双控开关的接线实物图
来源:电工天下时间:2020-11-25 10:28:55 作者:老电工手机版>>
有关双控开关的接线方法,用三开双控开关怎么来控制线路的开与关,控制三盏灯的亮与灭,需要三个双开,两个单开,究竟怎么接线,这里分享一个三开双控开关的接线实物图,供大家参考。

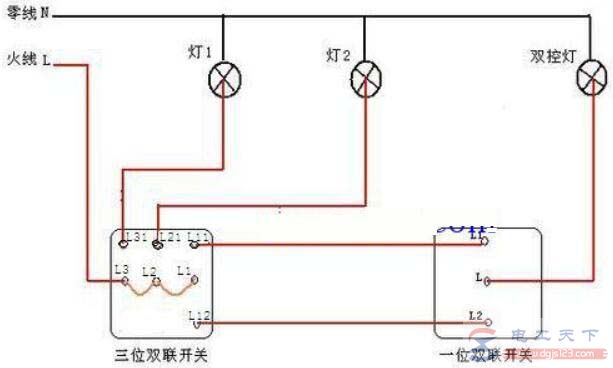

三开双控开关接线实物图
控制三个灯,需要一个双开与两个单开,开关背后有L1 L11 L12 L2 L21 L3 L31七个接线柱。

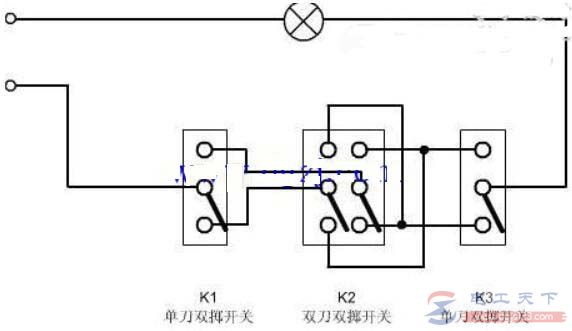

在线路中加三个开关,第一个和第三个是用单联双控开关(单开三线桩),第二个(中间)开关是用双刀双掷(多控)开关。
如果没有双刀双掷(多控)开关,也可以用双开(六线桩)的开关替代。
说明:双开开关需要加工一下,能够实现同开同关即可。
连接方法:三个开关中一共是12个接线桩(每个开关由上向下1.2.3——10.11.12)/ 2和11接电源和灯头,1---4,4---9,3---6,6----7,5----12,8----10。
就可以实现两个双控开关 一个三控开关了。多控线路原理相同。
电灯三开三控线路图
分享电灯三开三控的线路图,三控开关控制三个灯的路线图,三控开关分别控制三个灯,以及双联开关电路图,开控开关的接线方式,双控开关三控一灯的电路接线图。
三个开关控制一个灯的接线图
三个开关控制一个灯的线路图,联络线剪断是4个头,三控开关就正好是4个接点,三个开关控制一个灯线路,在双控的基础上把两根联络线剪断,加一个三控开关就行了。
