双联双控接线实例:三开关控制两盏灯的接线方法
来源:电工天下时间:2020-11-26 10:23:34 作者:老电工手机版>>
有关双联双控开关的布线与接线方法,双联双控开关又称为双开双控开关,用两个按钮分别来控制两盏灯,应该怎么来接线,这里分享了三开关控制两盏灯的接线方法,一起来看下。
三开关控制两盏灯的接线方法
双联双控开关,又称为双开双控开关,在控制面板有两个按键,分别控制两盏灯,使用时需要和另外两个双控开关(但一是单开双控开关,也可以是双开双控开关)配合工作。
开关正面,与双联单控开关相同;开关背面,每个开关的后方对应三个接线柱,工有六个接线柱,每个接线柱的标识分别为L1,L11,L12,L2,L21,L22(品牌不同,标识可能会发生变化,最常见的变化为L1,L2写作COM1,COM2)。
其中,L1,L2为公共点,与火线连接。

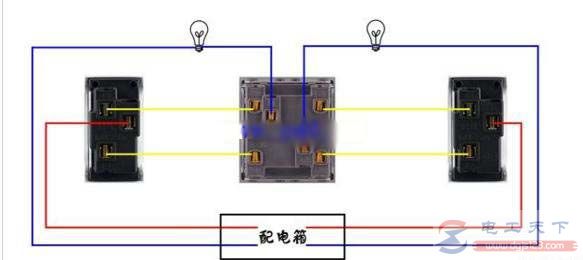

1、接线
双联双控开关可以看作两个单开双控开关进行接线。

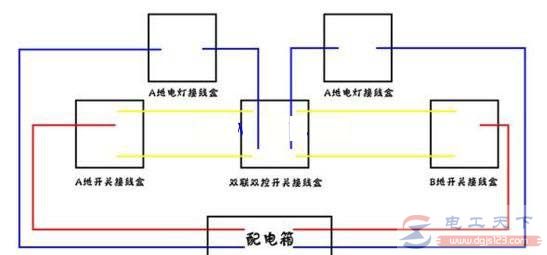

2、布线
双联双控开关的左右接线, 均在一个接线盒内完成,但该接线盒内的电线需要通往四个方向,分别是:A地电灯接线盒、A地开关接线盒、B地电灯接线盒、B地开关接线盒。
装修布线多在装修的初期完成,在装修设计时就必须设计好方案,以免在后期出现各种问题。
