五孔一开关插座的二种接线图,五孔一个开关面板接线方法
来源:电工天下时间:2020-11-25 13:36:25 作者:老电工手机版>>
有关五孔一开关插座的接线方法,五孔一个开关面板接线分为二种情况,一是开关控制插座,二是开关控制灯但不控制插座,究竟怎么接线,来看下五孔一开关插座的接线图就明白了。
五孔一开关插座接线图

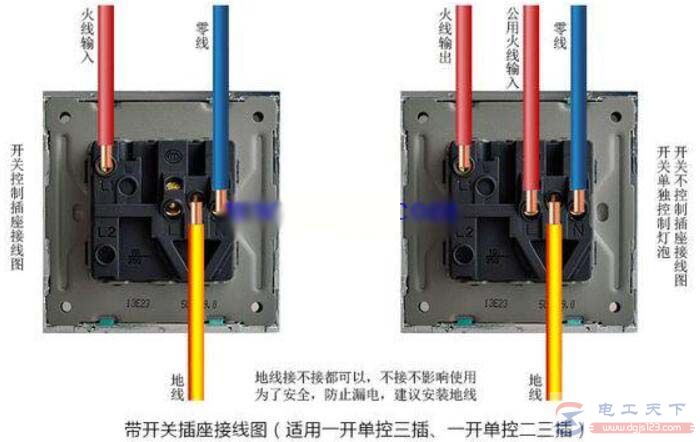

五孔一个开关面板接线分为二种情况:

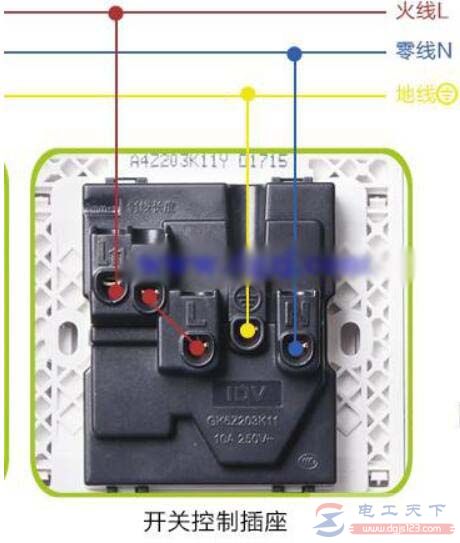

1、开关控制插座的接线图

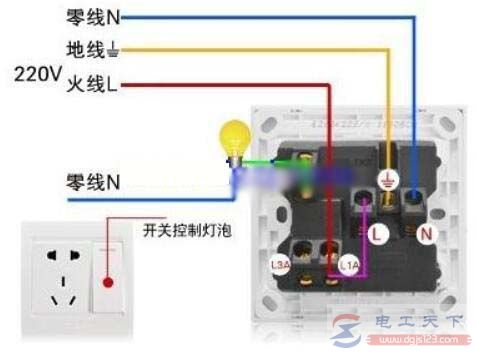

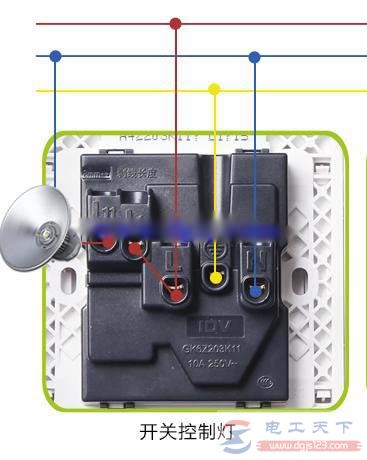

2、开关控制灯但不控制插座的接线图
红线是火线;蓝线是零线;黄线是地线
注意:灯的零线必须与插座用同一条零线。插座一般都有漏电保护器,不用同一条零线,漏电保护器就会跳闸。
需要看一开是单控,还是双控。
以下是五孔一开接线图:
