PVC吊顶安装风暖浴霸的安装过程详解

来源:电工天下   编辑:小电工发布时间:2020-06-22 11:45:54

有关风暖浴霸的安装方法,PVC吊顶安装风暖浴霸的详细过程,主要步骤包括装转换框集成吊顶,拆浴霸试用线,安装浴霸主机,安装浴霸开关等,有需要的朋友参考下。

PVC吊顶安装风暖浴霸的安装步骤

以下安装浴霸的过程共有6个步骤,安装过程不复杂,但需要时间,耐心安装,不要急躁。

1、准备工具

电笔,螺丝刀,自攻丝,电工胶布,人梯等工具材料。

2、开拆包装

PVC吊顶安装风暖浴霸的安装过程

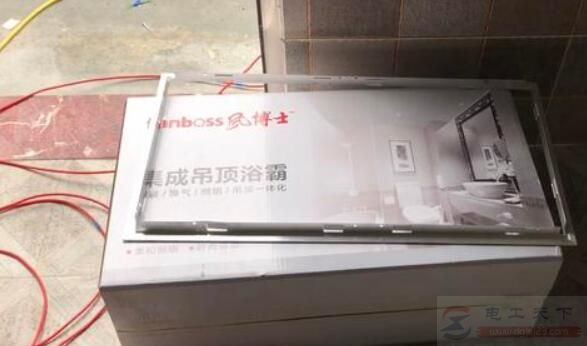

3、装转换框集成吊顶

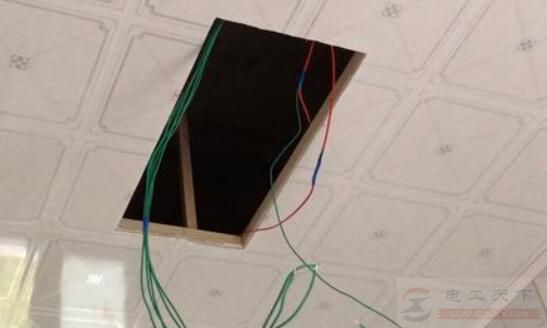

PVC吊顶留框30.5乘60.5,留30乘60转换框卡不进去。

PVC吊顶安装风暖浴霸的安装过程

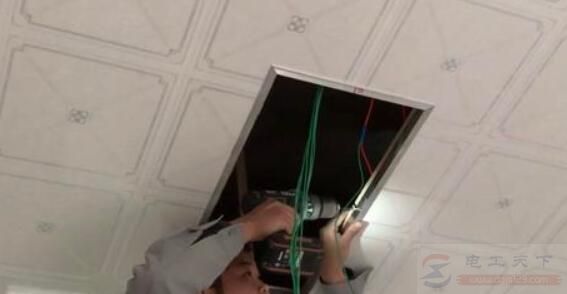

用自攻丝固定好。

PVC吊顶安装风暖浴霸的安装过程

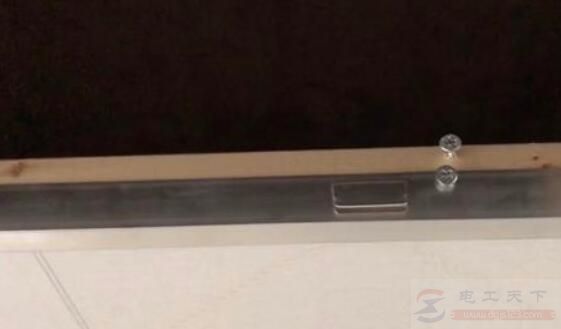

木龙骨上一边二颗自攻螺丝用来放浴霸主机,装换框是用来固定灯。

PVC吊顶安装风暖浴霸的安装过程

4、拆浴霸试用线

试用线不能用,需要换线,才能保证浴霸的正常使用。

PVC吊顶安装风暖浴霸的安装过程

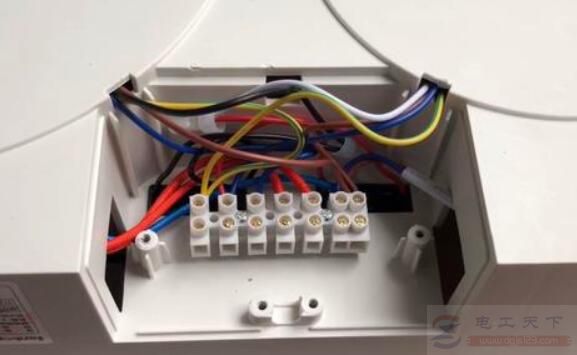

右边线最多的蓝色和棕色的是零线,后面几个都是回路线,两根红的硅胶线用于取暖,后面是照明换气吹风的线。

PVC吊顶安装风暖浴霸的安装过程

5、安装浴霸主机

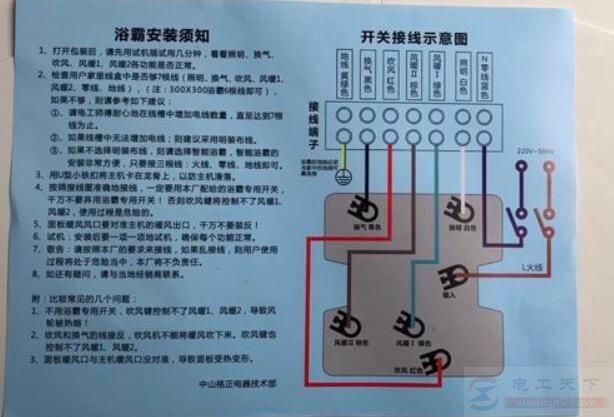

附带一份接线示意图,这个给个赞。

PVC吊顶安装风暖浴霸的安装过程

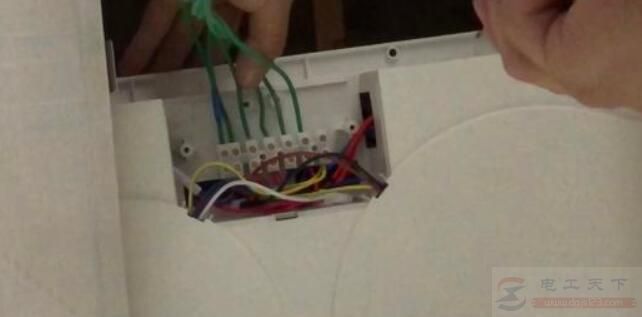

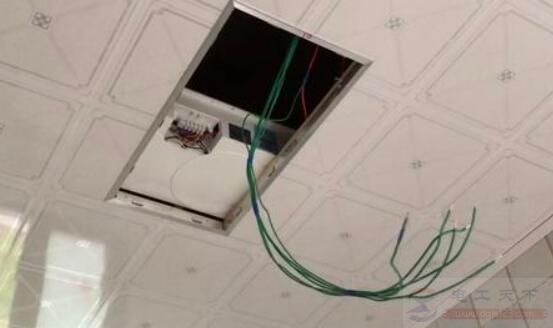

1.5平方单股铜线,接线时零线别接错了。

PVC吊顶安装风暖浴霸的安装过程

零线在接线柱上好区分,线最多的那股线。

PVC吊顶安装风暖浴霸的安装过程

木龙骨上的四颗自攻螺丝的作用,放风暖浴霸主机的。

PVC吊顶安装风暖浴霸的安装过程

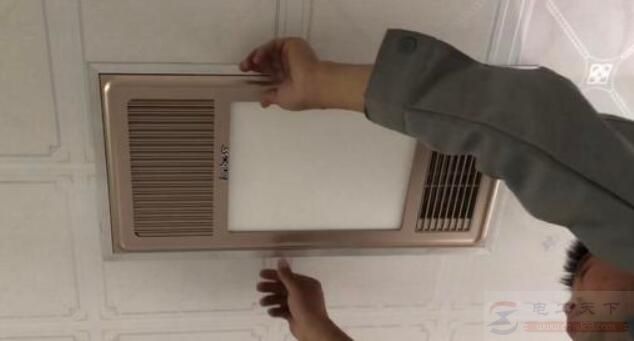

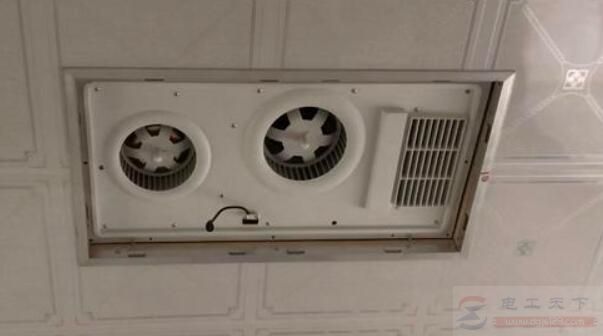

转换框固定照明灯,装之前转换框四周的卡扣往出掰一下,会更易于安装。

PVC吊顶安装风暖浴霸的安装过程

6、安装浴霸开关

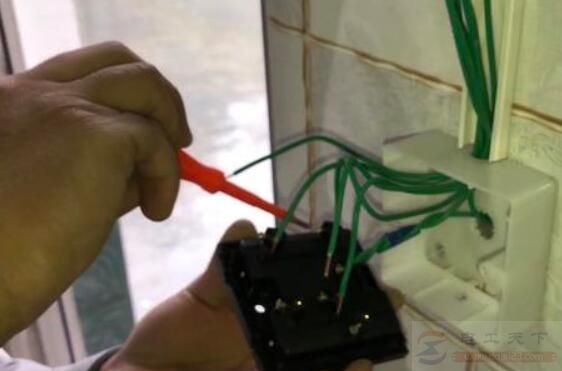

在开关上调功能,先接好火线,把照明开关开这,用5根回路线去碰照明开关那根亮就接照明,以此类推.

PVC吊顶安装风暖浴霸的安装过程

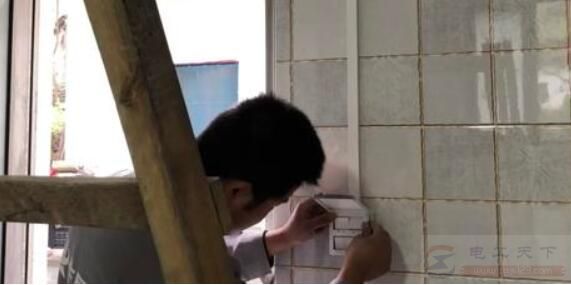

调节安装,确认可用。

PVC吊顶安装风暖浴霸的安装过程

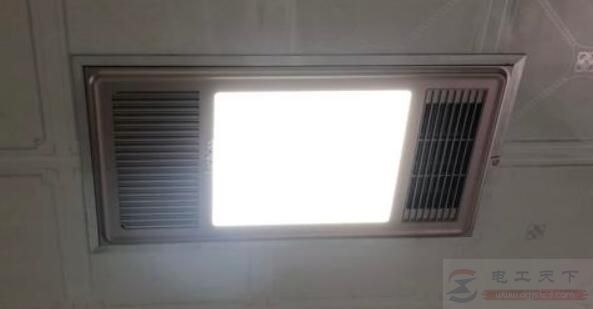

浴霸安装完成。

PVC吊顶安装风暖浴霸的安装过程

以上就是PVC吊顶安装风暖浴霸的安装过程,希望对大家有所帮助。
