两位双联开关的接线方法

来源:电工天下   编辑:小电工发布时间:2020-05-23 07:20:46

有关双联开关的接线方法,双联双控开关可以作双联单控开关使用,具体的接线方法是什么样的,电工天下小编带大家来了解下。

两位双联开关的接线法

在实际的线路中,双联双控开关可以当作双联单控开关使用,针对两位双联开关有二种接线方法。

接法1:只使用其中一个开关的一组单联触点,当成一个单控开关使用。

接法2:通过接线来发挥双联双控的功能,实现双联开关任意动其中的一个,都可以实现被控电器的开关。

最简单的双联开关接线图,如下所示:

两位双联开关的接线方法

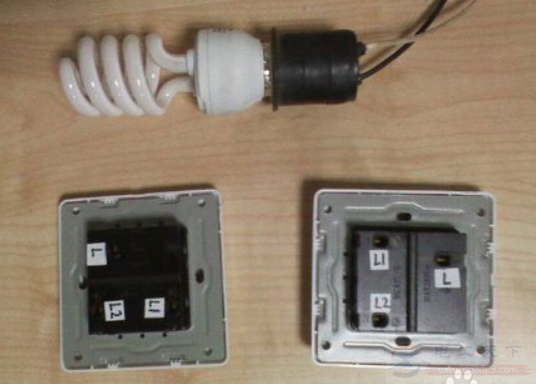

两个双控开关和一个照明灯:双控开关接线柱一般标有"L","L1","L2"。当L端进线时,L1和L2有一端和L接通,按动开关后,L1和L2的另一端和L接通。

两位双联开关的接线方法

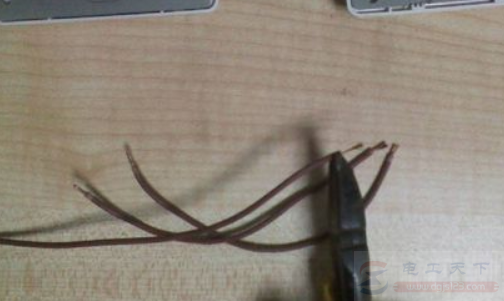

先用斜口钳将线剥好皮,在剥线时注意线头不要留太长,以免接线时触碰到,带来触电的风险。

两位双联开关的接线方法

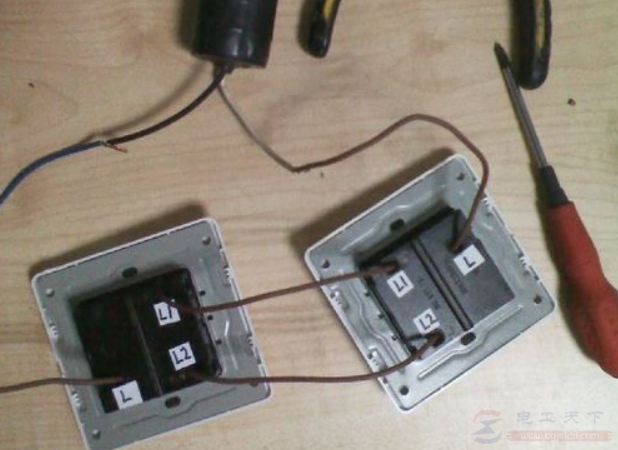

以左端开关的L作为火线输入,把两个开关的L1和L2对应接线,将右边开关L接至照明灯一端,照明灯另一端接零线

两位双联开关的接线方法

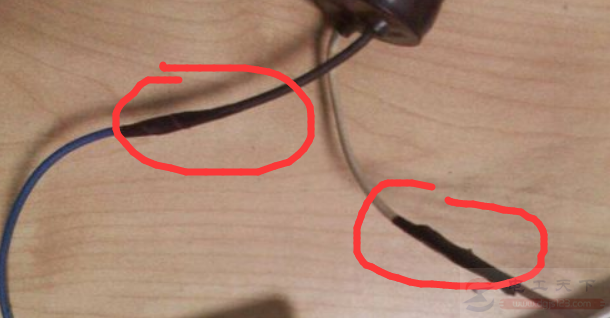

接线完成,注意将照明灯两侧的线头用绝缘胶带包裹好,以防止漏电。

两位双联开关的接线方法

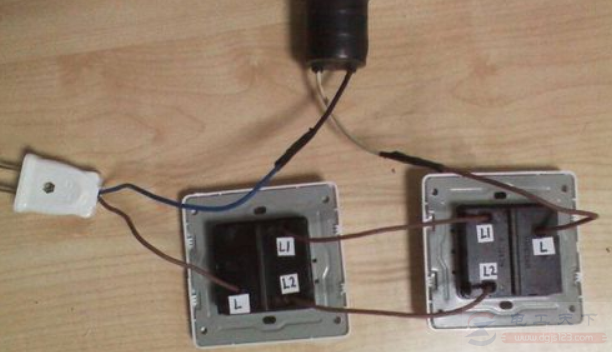

最后,留出的火线与零线接上插头,即完成整个双控开关的接线。

两位双联开关的接线方法

以上就是两位双联开关的接线方法,希望对大家有所帮助。
