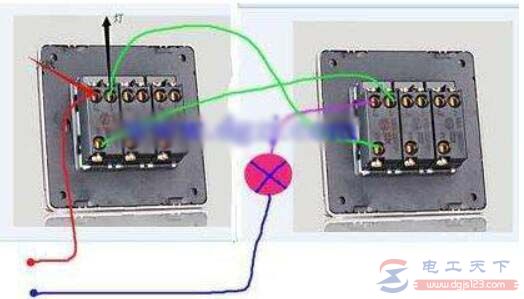

双控开关的工作原理图
1、电路布线
三个控制开关,需添加一个火线和面板连接器。单控开关只有两根线:一个防火线,一零线;双控开关需要三条线:火线二根,零线一根。
在开关面板的内部结构,双控开关三所需要的出口,单一的控制开关只有两个出口。
2、双控开关
主要用于客厅或卧室的主灯控制,在接线时必须延长布线路径,需要增加相应的电路改造费用。
举例:在下楼时打开开关,到楼上后关闭开关。采取传统的开关,想要把灯关上,就必须跑下楼去关,采用双控开关,就可以一地打开,在另一地关闭。
双控开关就是一个开关同时带常开、常闭两个触点(即为一对)。一般用两个双控开关控制一个灯或其它电器,即可以有两个开关来控制灯具等电器的开关。
