单联双控开关接线图及接线方法教程(图文)

来源:电工天下时间:2020-01-08 20:01:09 作者:老电工手机版>>

你正在找单联双控开关接线图吗,恭喜你已经找到了,最全的单联双控开关接线图及接线方式详解,单开单控开关与单开双控开关最大的区别,就是触点数的不同,开关接线上也是有所区别。

单联双控开关接线图及接线方法

如何对单联开关进行接线呢,哪一根线接零线,哪一根线接火线,都是需要电工有一定的开关接线经验,才不至于犯接错触点,接错线的错误。

下面就一起来看下单联双控开关接线图,了解下单联双控开关怎么接线,以及单联双控开关原理与单联双控开关的接线图等知识吧。

一、单联双控开关接线图

单联双控开关怎么接线,单开单控开关,后面有两个触点,分别是L和N,L代表火线,N代表零线,把火线和零线分别接在L和N触点上即可。

单联双控开关接线图及接线方法教程

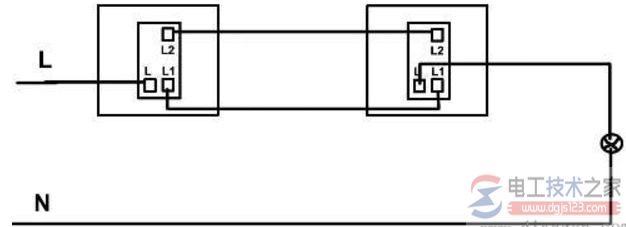

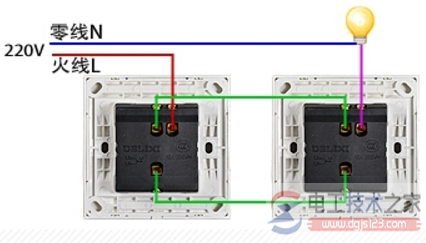

单开双控开关,后面有三个触点,分别是L、L1、L2。把两个L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

单联双控开关接线图及接线方法教程

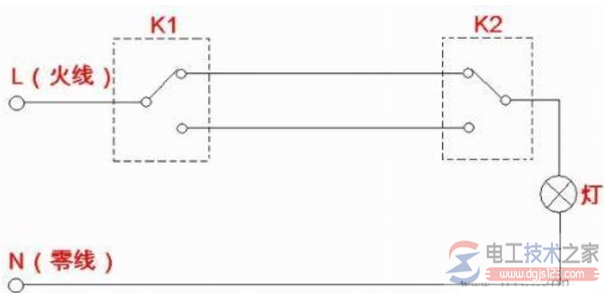

单联双控开关接线图

单联双控开关接线图及接线方法教程

单联双控开关接线图及接线方法教程

单联双控开关接线图及接线方法教程
