家装电路设计图大全(不同空间开关插座布置表)

来源:电工天下时间:2020-05-15 10:01:01 作者:老电工手机版>>

有关家装电路的设计图,家装设计墙壁开关插座的安装数量和位置选择,不同空间开关插座布置表,保证开关插座布置的合理适用和周到全面,包括客厅开关插座布置图,电视墙和空调插座布置图等。

家装电路设计图大全

家装设计墙壁开关插座的安装数量和位置选择是一项比较具体的工作,这项工作不能单单依靠电工的安排,业主也必须参与到设计过程中来。惟如此,才能保证开关插座布置的合理适用和周到全面。

大部分的业主不具备专业的电路知识,要参与设计的话,只能是业主自己主动去学一些基础的电工知识。

家装电路图之一:客厅开关插座布置图

1、进门处

三个开关(分别控制玄关、客厅、餐厅),一般都选择单控开关,比双控便宜省钱。最好都是单联的,没有必要双联或三联,坏了也好一个一个的换。

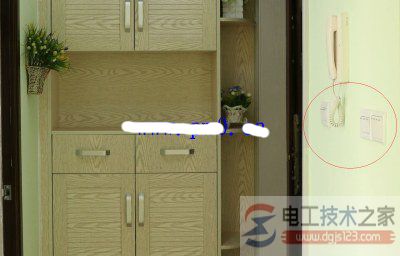

家装电路设计图1

2、电视背景墙

至少两个插座和一个多功能孔,要考虑放置电视机、机顶盒、dvd之的。 【家装电路设计图大全(不同空间开关插座布置表)】

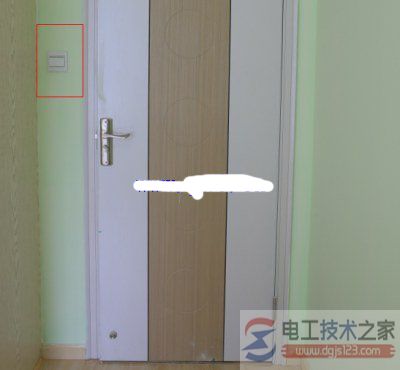

家装电路设计图2

3、沙发茶几处

至少要两个插孔和一个网孔,茶几旁,要放置电话(+网线)、台灯+备用电源,位置具体安排,下图是一边两个。

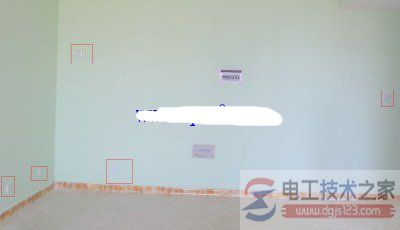

家装电路设计图3

4、空调

壁挂式的,16A空调专用三孔电源插座;柜式,选20A柜式空调专用四孔电源插座。

家装电路图之二:主卧室开关插座布置图

1、进门处

开关一个,选择双控开关,带LED夜光。

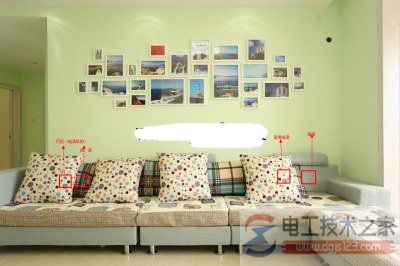

家装电路设计图4

2、电视墙和空调插座

闭路电视、6孔电源(电视+DVD+机顶盒,建议选用三位多用插座,如森尔118型)、16A空调专用三孔电源插座。

家装电路设计图5

3、床头

五孔插座(台灯+备用电源)、电话+(网线)、卧室灯开关(双控) 。

家装电路设计图6

4、梳妆台

五孔插座一只,电吹风等。

家装电路图之三:餐厅开关插座布置图

餐边柜旁,若干个三孔插座,可能用于饮水机、电冰箱等、闭路电视、6孔电源(电视+DVD+机顶盒);16A空调专用三孔电源插座,地面插座一个(火锅)。两个双控单联开关,控制过道的射灯。

要注意预留几个三孔插座,以后可能会有增加一些生活电器,到时就不得不拉线使用排插了,不安全规范,也太难看。

家装电路设计图7

家装电路图之四:厨房

厨房没有具体拍图,有点遗憾,不过因为用电器很多。

1、灯开关:门旁边一只单控灯开关即可;

2、普能三插:冰箱、抽油烟机、排风扇、热水器三孔插座3-4个即可; (电工天下 www.dgjs123.com)

3、带开关三插:象电饭煲、微波炉、电烤箱、消毒柜、洗碗柜等,最好使用带有开关的插座,省电,安全性也好,可以稍微多留几个备用的,功率大的如电烤箱用16A的。

其他部分象儿童房、书房、阳台、玄关等,情况类似,就不另外多说了,卫生间的开关插座要求防水防潮,安全要求更高。
