按钮开关的结构
按钮开关是什么,按钮开关是一种手动操作接通或分断小电流控制电路的主令电器。
一般来说,按钮开关不直接控制主电路的通断,只是用来控制接触器、继电器等电磁装置,间接实现主电路的分合、功能转换或电气联锁。
按钮开关按静态时触头分合状况,主要分为常开按钮(启动按钮)、常闭按钮(停止按钮)、复合按钮(常开、常闭组合为一体)。
按钮开关主要结构组成:
1、按钮帽
按钮帽是按钮开关结构中的一小部分,在外部起到一个装饰性作用。按钮帽就是手触及的外部装饰壳,在按钮开关中按钮帽是最先看到的部件。
在按钮开关结构中,按钮帽的材质与质量,关系到按钮开关结构的内部,其质量的好坏关系到整个按钮开关的质量。
2、可动触点
按钮开关的触点也有常开触点、常闭触点之分,一般可动触点和固定触点呈现分开或关闭的状态。在按钮开关结构中,可动触点相当于一个控制中心。在按钮开关结构中,触点的触头用按钮来进行开关、启动电动机。
熊掌情况下触点是关闭状态的,当按下触点的触头时,则开启接通,松开之后,按钮会在弹簧的助力下断开并恢复到原始位置。
3、固定触点
与可动触点相比,固定触点与其名字一样,就是固定住的。
在按钮开关结构中,不管是固定触点,还是可动触点,利用触点使得电路接通、断开,也可以使电流中断,或让电流流入到其他电路之中的开关,达到按钮开合和关闭状态。
想要掌握按钮开关的结构,需要对按钮开关结构中的固定触点,有一个深入的研究。
4、复位弹簧
复位弹簧是为了帮助按钮开关复位到原始状态而设计的一个弹簧零件。
这个复位弹簧在按钮开关结构中有重要作用,复位弹簧只在普通的按钮开关结构中才有,随着科技的进步,可能以后的按钮开关中就不会有复位弹簧结构了。
在按钮开关结构中,有常闭触点、常开触点以及复位弹簧等三大类,按照开启、关闭以及复位而专门设计各项独立结构。
5、外壳及支柱连杆
按钮开关属于主要控制命令的电器,在短时间内接通或断开的电路,是一种低压电器控制器。
按钮开关常用于控制,发出停止、启动、反转、正传等命令控制,这些动作的产生都要依靠接触器、继电器等,从而控制主电路板的开启和关闭。
在按钮开关结构中的外壳和支柱连杆,起着一个连接的作用,将各个部分的独立控制器,进行连接到一起。通过相互的作用,来达到理想化的状态,这便是按钮开关结构。
按钮开关的符号

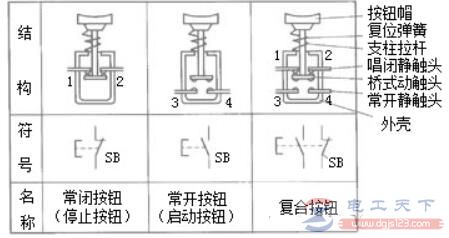

按钮开关的结构及在电气原理图中的符号表示,见下图:
图1 按钮开关的结构、符号
常见的按钮开关有多种形式,在选择按钮开关时,一般会按照使用及外观要求来选用。

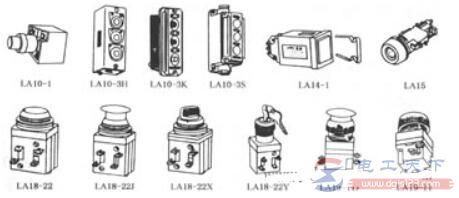

图2 按钮开关外形
图3 按钮开关实物
以上简单介绍了按钮开关的结构,以及按钮开关在电气原理图中的符号,希望对大家有所帮助。
