按钮开关的内部结构图解

来源:电工天下   编辑:小电工发布时间:2021-09-20 07:46:16

按钮开关的内部结构

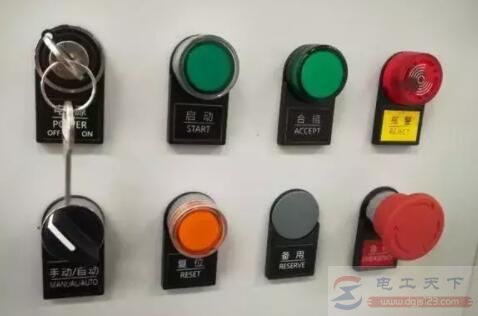

按钮开关有很多种类,但其工作原理都是相似的,内部结构都差不多。

按钮开关的内部结构图解

图:按键开关内部图

按钮开关的内部结构图解

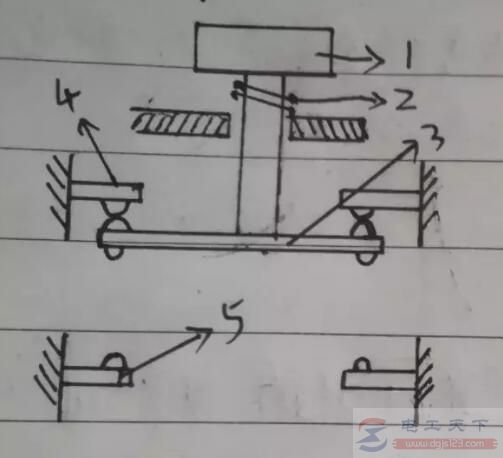

图中1是按钮帽,有红色、绿色、黄色等;2是按钮恢复弹簧;3是动触点;4、5是静触点。

上图中有两对触点按键,一对常开(3和5)和一对常闭(3和4)。

两个专业术语:常开(normal open 常开 NO)和常闭(normal close 常闭 NC)

常开:图上3和5一对触点,在没外受到外力的情况下,处于断开状态,按下时接通。

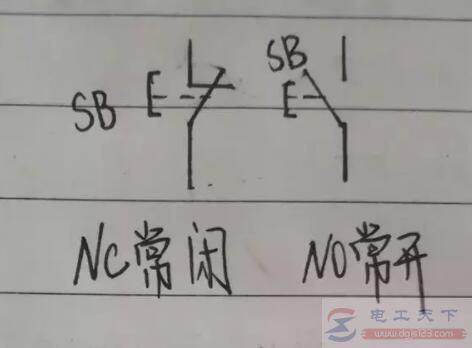

在电路图中表示如下图:

按钮开关的内部结构图解

常闭:图上3和4一对触点,在没外受到外力的情况下,处于接通的状态,在按下时才断开。在电路图中表示见上图。

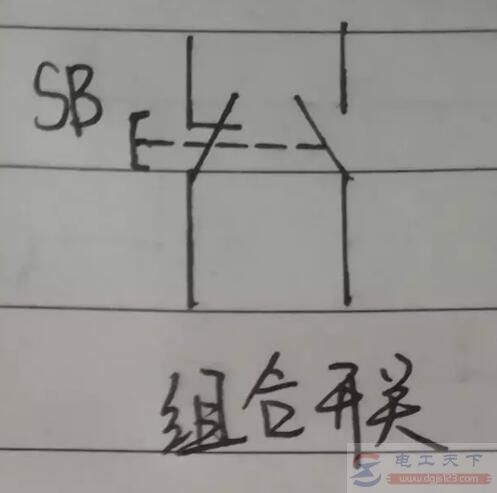

还有一种常用的按钮开关就是组合开关,其在电路图中表示如下图:

按钮开关的内部结构图解
