常见按钮开关的接线问题

来源:电工天下   编辑:小电工发布时间:2021-09-10 13:38:39

按钮开关有很多种,接线的方式各不相同,分享几个常见的按钮开关接线的问题,来了解下不同开关的接线方法,有需要的朋友参考下。

按钮开关的接线问题

1、带灯的按钮开关怎么接线

按钮上共有五个接线柱,只能测出怎么接电源线,但灯亮不知道怎么接线。

这种开关是两个端子接灯, 另外3个端子接开关,找出接灯端子和开关端子,然后分清楚哪两个端子接开关,直接把灯和开关端子串接在一起,当开关接通灯就亮了。

2、控制柜上的按钮开关怎么接线

与PLC相连的按钮开关,有动断和动合触点,这四个点怎么接线,作为开关量输入,怎么和PLC的一个输入点连接,是否只接按钮开关的其中一个接点?

按钮开关上有动断和动合触点,共有四个接点,作为开关量输入,多是用动合触点接PLC的I端(PLC的一个输入点),另一端接PLC的24V+,动断触点空接。

3、一个开关有三个按钮控制三个电灯怎么接线

开关上有三排孔,第一排是L1a,L1b,L1c,第二排是L0a、L0b、L0c,第三排是L2a、L2b、L2c,现有两根白线一根黄线,该怎么进行接线?

开关接线柱L1a、L1b、L1c是封着的,不能接线。如果把一根白线和黄线接到L0a上,把另外一根白线接在L2a左端,则只有有一盏灯正常,另外一盏从合闸开始就亮,不受开关控制。

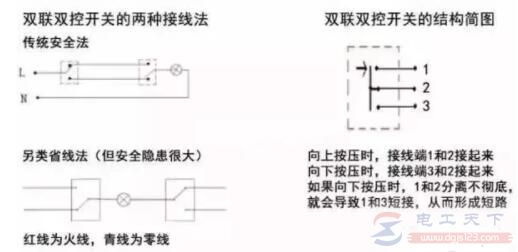

常见按钮开关的接线问题

三个开关控制三盏灯(每个开关控制一个灯),首先要有4根线,一根电源线,接到三个开关的进线端(L0A、 L0B、 L0C,用进线把三个点连在一起),把剩下的三根分别接到L2A 、L2B 、L2C,如果只有三根线,黄的是进线,白的是两个灯的回路线,空着的说明开关没有控制任何灯。
