三控开关接线图与接线方法

来源:电工天下   编辑:小电工发布时间:2020-05-26 05:50:03

有关三控开关的接线图,K1和K3就是普通的双控开关,中间的开关称为中途开关,三个位置控制一个电器,需要两只双控开关加一只中途开关,掌握下三控开关的接线方法。

三控开关的接线图

如下图:

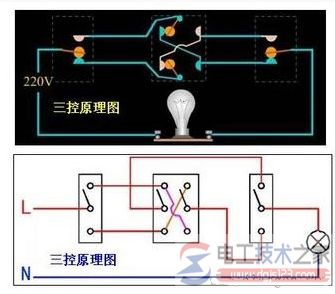

三控开关接线图1

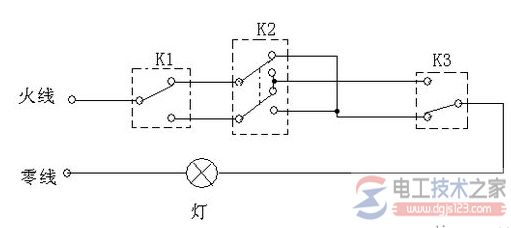

三控开关接线图2

三控开关接线图3

以上电路图中,K1和K3就是普通的双控开关,中间的开关比较特殊,称为“中途开关”(或叫“中途掣开关”、“双路换向开关”)。

在别墅、错层等大面积房型,或一些公共场所中,可能会有一个电器(常见为照明电器)需要在三个甚至更多位置进行通断控制。

中途开关就是为了满足这种需求而设计的。

三个位置控制一个电器,需要两只双控开关加一只中途开关;(如无也可用双联开关代替) 四个位置控制一个电器,需要两只双控开关加两只中途开关;五个位置控制一个电器,需要两只双控开关加三只中途开关,以此类推。
