旋转开关内部结构图解

来源:电工天下   编辑:老电工发布时间:2021-09-17 06:22:56

旋转开关的内部结构

旋转开关也是一种刀开关,只是一般刀开关的操作手柄在垂直于安装面的平面内,向上或向下转动,而旋转开关的操作手柄在平行于安装面的平面内,向左和向右转动。

旋转开关可用来作接通或分断电路,换接电源或负载、测量三相电压、控制小型电动机的正反转之用。

转换开关有许多系列,这里介绍下全国统一设计的产品HZ10系列,它具有寿命长、使用可靠、结构简单等优点,适用于交流50赫兹、380伏、直流220伏及以下的电源引入,5千瓦以下小容量电动机的直接启动、电动机的正、反转控制及机床照明控制电路中,但每小时的转换次数不能超过15~20次。

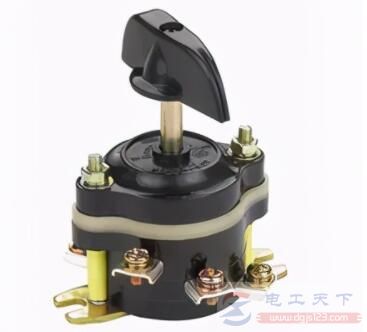

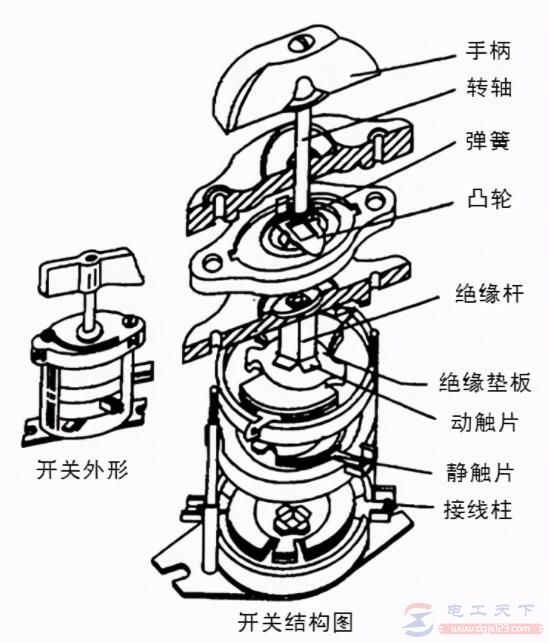

HZ10-10/3型转换开关外形、内部结构如右图,由多节触头组成,又称为组合开关。

旋转开关内部结构图解

HZ10系列转换开关根据电源种类、电压等级,所需触头数、电动机的容量来选用,开关的额定电流一般取电动机额定电流的1.5~2.5倍。

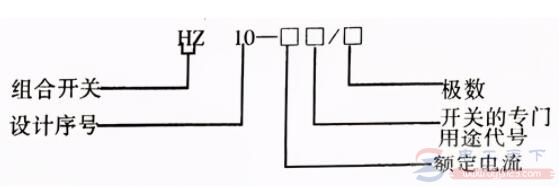

以下是HZ10系列转换开关型号的含义:

旋转开关内部结构图解

在安装与使用旋转开关时,注意以下事项:

1、在安装旋转开关时,使手柄保持水平旋转位置为好;

旋转开关内部结构图解

2、旋转开关的通断能力较低,不能用来分断故障电流。用过电动机正反转控制时,不许在电动机完全停止转动后才允许反向接通;

3、当负载的功率因素较低时,旋转开关的容量要降低使用,否则会影响开关寿命;如果负载的功率因素小于0.5时,由于熄弧困难,不要采用HZ旋转开关;

4、旋转开关有多种接线方式,需要根据实际需要来选用合适的产品,其本身不带过载和短路保护,如果电路要求有上述保护时,则要同时另外装设;

5、操作不能过于频繁,一般每小时不应超过300次。否则触头机械磨损过快,就会导致金属粉末残留在触头间隙中,从而会造成绝缘不良。
