行程开关型号含义及电气符号详解

来源:电工天下   编辑:小电工发布时间:2021-11-28 07:35:32

有关行程开关的知识,行程开关又称位置开关或限位开关,用来限制机械运动的位置或行程,以下介绍了行程开关型号含义及电气符号的相关知识,供大家学习。

行程开关型号含义及电气符号

1、行程开关是什么设备

行程开关,又称为位置开关或限位开关,其作用与按钮相同,只是触点动作不是靠手动操作,而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路。

行程开关主要用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

2、行程开关的结构

分为 3 个部分:操作机构、触头系统和外壳,行程开关的外形及结构见下图:

行程开关型号含义及电气符号详解

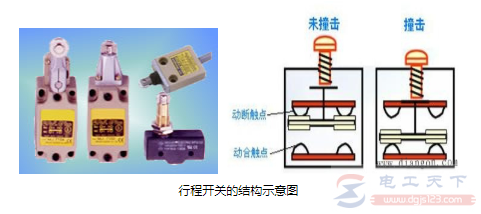

图1:行程开关的外形及结构

3、行程开关的技术参数

行程开关的主要参数有额定电压、额定电压、触头转换时间、动作力、动作角度或工作行程、触头数量、结构类型和操作频率等。

结构类型中的复位方式有自动复位和非自动复位两种。自动复位式是依靠本身的恢复弹簧来复原,非自动复位式在U形的结构摆杆上装有两个滚轮,当撞块通过其中的一个滚轮时,摆杆转过一定的角度,使开关动作。撞块离开滚轮后,摆杆并不自动复位,直到撞块在返回行程中再撞及另一滚轮时,摆杆才回到原始位置,使开关复位。

这种开关具有“记忆”曾被压动过的特性,在某些情况下可使控制电路简化,而且可以根据不同的需要,行程开关的两个滚轮可以布置在同一平面内或分别布置在两个平行平面内。

一般行程开关由执行元件、操作机构及外壳等部件组成,操作机构可以根据不同场合的需要进行变换组合。例如LX32系列行程开关采用了LX31-1/1型微动开关作为执行元件,配以外壳和操作机构,可组成四种不同的操作方式。全国统一设计的行程开关有LX32、LX33和LX31系列,其他常用的还有LX19、LXW-11、JLXK1、LW2、LX5、LX10等系列。

4、行程开关及微动开关型号组成及含义

行程开关型号含义及电气符号详解

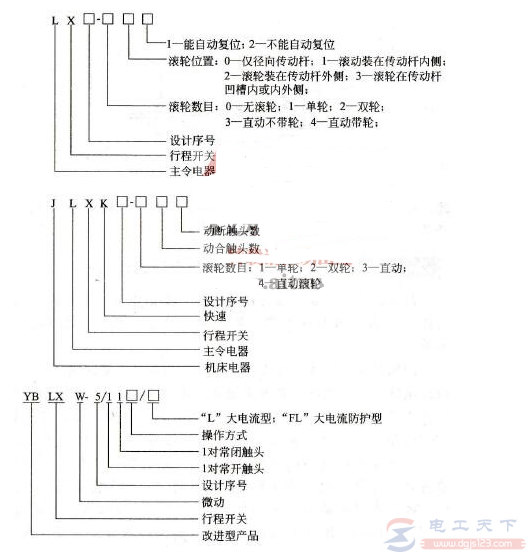

图2:行程开关及微动开关型号组成

行程开关的图形符号及文字符号见下图:

行程开关型号含义及电气符号详解

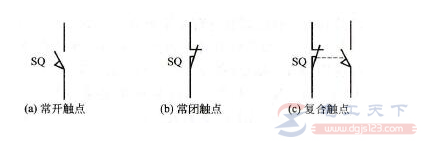

图3:行程开关图形、文字符号
