带指示灯的按钮开关怎么接线

来源:电工天下   编辑:小电工发布时间:2021-09-13 06:36:21

按钮开关的指示灯怎么接线,按钮开关指示灯分为两种,一种是按钮一体的,一种是有单独指示灯的,下面分享下这种按钮开关的接线方法,一起来看下。

带指示灯的按钮开关的接线方法

按钮开关如下图:

带指示灯的按钮开关怎么接线

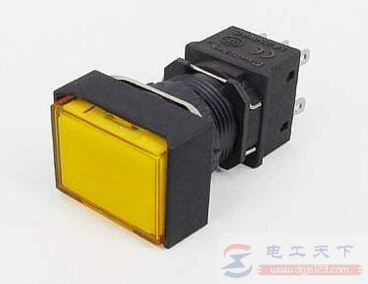

图1:按钮一体的按钮开关

带指示灯的按钮开关怎么接线

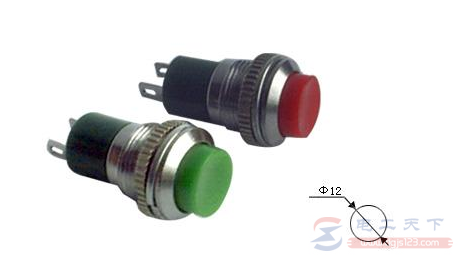

图2:有单独指示灯的按钮开关

一体的上面有两个点用来接灯,单独的只有两个点,耐压值一般选和工作的接触器线圈相同。

以简单的自锁为例:

带指示灯的按钮开关怎么接线

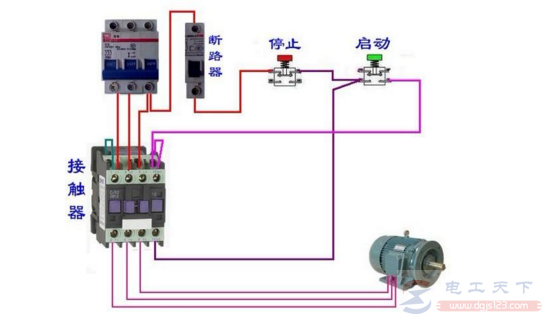

图3:自锁

先不考虑指示灯,先把线路接好。

带指示灯的按钮开关怎么接线

图4:红色对应停止蓝色启动

带指示灯的按钮开关怎么接线

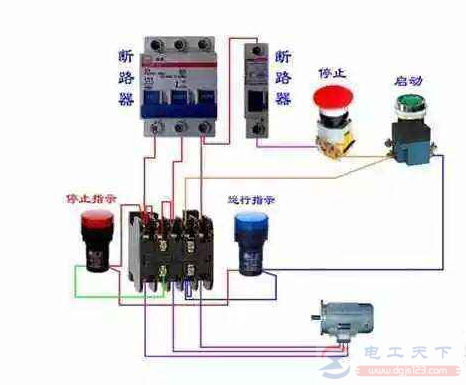

图5:额外多加了个热过载继电器

断路器出来三根线,这种接触器的线圈是380伏,这两个指示灯也是380伏,两个指示灯一端已接通一条火线(红色线),只需要考虑剩下的一条线接在哪个位置上。

既然是启动按钮,当接触器吸合时为工作状态,常开辅助触点会闭合,所以启动指示灯接常开点上。当按下停止按钮,接触器断电,辅助触点常闭是闭合状态,所以停止按钮的指示灯接到常闭点上。

在这种情况下,电机不工作时停止按钮的指示灯常亮,只能通过单P断路器来控制。
