常见按钮开关的种类有哪些,按钮开关的结构图是什么样的

来源:电工天下   编辑:小电工发布时间:2020-11-13 10:59:37

有关按钮开关的知识,介绍了按钮开关的结构组成,以及常见的按钮开关的种类,主要包括开启式按钮开关、旋钮式按钮开关等,并介绍了按钮开关的结构图及符号等,有需要的朋友参考下。

按钮开关的种类

按钮开关一般由按钮帽、复位弹簧、桥式动触头、常闭静触头、常开静触头、支柱连杆、外壳等组成。

以下是按钮开关的种类

1、开启式按钮开关:嵌装固定在开关板、控制柜或控制台的面板上,代号为K。

2、保护式按钮开关:带有保护外壳,可防止内部的按钮零件受到机械损伤,还可避免人触及带电部分,代号为H。

3、防水式按钮开关:带有密封的外壳,可防止雨水侵入,代号为S。

4、防腐式按钮开关:能防止化工腐蚀性气体侵入,代号为F。

5、防爆式按钮开关:可用于含有爆炸性气体、尘埃的地方,并且不会引起传爆,如煤矿等场所,代号为B。

6、旋钮式按钮开关:用手把旋转操作触点,有通断两个位置,一般为面板安装式,代号为X。

7、钥匙式按钮开关:插入钥匙旋转进行操作,可防止误操作或供专人操作,代号为Y。

8、紧急式按钮开关:红色大蘑菇钮头突出于外,作为紧急时切断电源用,代号为J或M。

9、组合式按钮开关:多个按钮组合,代号为E。

10、联锁式按钮开关:多个触点互相联锁,代号为C。

11、自持按钮:按钮内装有自持用的电磁机构,主要用于发电厂、变电站或试验设备中,操作人员互通信号及发出指令等,一般为面板操作,代号为Z。

12、带灯按钮:按钮内装有信号灯,除用于发布操作命令外,还可兼作信号指示,常用于控制柜、控制台的面板上,代号为D。

按用途和结构的不同,将按钮分为起动按钮、停止按钮和复合按钮等。

按钮的常用操作

1、 起动按钮带有常开触头,手指按下按钮帽,常开触头闭合;手指松开,常开触头复位。

2、停止按钮带有常闭触头,手指按下按钮帽,常闭触头断开;手指松开,常闭触头复位。

3、复合按钮带有常开触头和常闭触头,手指按下按钮帽,先断开常闭触头再闭合常开触头;手指松开,常开触头和常闭触头先后复位。

按钮开关的结构图

按钮通常用来接通和断开控制电路(其中电流很小),从而控制电动机或其他电气设备的运行。常用的按钮有LA等系列。

参考链接:

1、按钮开关接线实物图,附按钮复位操作的注意事项

2、按钮开关的结构示意图,按钮开关图形文字符号

常见按钮开关的种类有哪些,按钮开关的结构图是什么样的

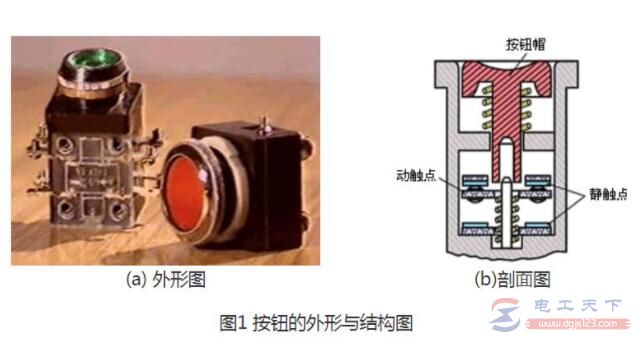

图1:一种按钮的外形与剖面图。

常见按钮开关的种类有哪些,按钮开关的结构图是什么样的

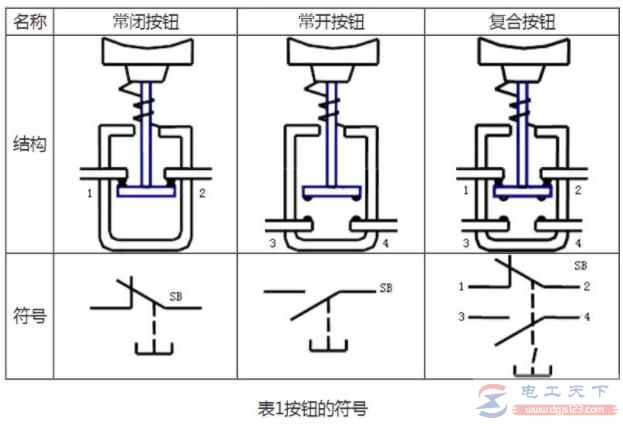

图2:按钮的符号如表1所示。

对于复合按钮,将按钮帽按下时,下面一对原来断开的静触点被动触点接通,以接通某一控制电路;而上面一对静触点则被断开,以断开另一控制电路。

起动作过程:按下先断“1”“2”后合“3”“4”,松开先断“3”“4”后合“1”“2”。

原来就接通的触点,称为动断触点或常闭触点;原来就断开的触点,称为动合触点或常开触点。

控制按钮的结构原理图和符号

控制按钮是一种简单电器,不直接控制主电路,而在控制电路发出手动控制信号。其结构原理如图:

常见按钮开关的种类有哪些,按钮开关的结构图是什么样的

由按钮帽、复位弹簧、桥式触头和外壳组成。

按照按钮的结构型式分为开启式(K)、保护式(H)、防水式(S)、防腐式(F)、紧急式(J)、钥匙式(Y)、旋钮式(X)和带指示灯(D)式等。

控制按钮的分类

控制按钮的型号,如图:

常见按钮开关的种类有哪些,按钮开关的结构图是什么样的

参考链接:按钮开关的型号及含义,12种按钮形状型号说明

主要分类:

1、开启式按钮:一般用于开关柜、控制台、控制柜的面板上。

2、保护式按钮:带有保护外壳,可防止内部的零件受机械损伤或操作者触及带电部分。

3、防水式按钮:带有密封外壳,防止雨水浸入,户外使用。

4、防爆事按钮:适用于煤矿等有爆炸性气体和尘埃的环境使用。

5、防腐式按钮:适用于有化工腐蚀性气体的环境使用。

6、紧急式按钮:有红色大蘑菇头突出于按钮螺帽之外,供需要紧急切断电源时使用。

7、钥匙式按钮:只有用钥匙插入按钮才可操作,防止误动作。

8、旋转式按钮:用手把旋转操作触头,接通或分断电路。

9、带灯按钮:带有指示灯的按钮,尚可兼做指示灯。

10、自持按钮:按钮内装有自持装置,一般为面板操作。

11、双速按钮:触头机构的操作通过接触器对具有2个绕组的双速电机进行无间歇的转换,以保证电机及其他起重机在转速变换时的机械性能。

附1:按钮组成原理和种类

按钮是用人体的一部分(手指)施力操作,并具有弹簧复位的控制开关,是每台电气(器)设备必不可少的控制开关(主令电器)。

按钮允许不超过5安的电流通过触头,不能直接控制主电路的通断,而是控制5安以下的控制电路中发出的电源接通和分断的指令与信号,控制接触器、继电器等电器,再由它们去控制主电路的通断、功能转换式电气联锁。

按钮组成原理和种类:按钮帽、复位弹簧、桥式动触头、支柱连杆、及外壳。停止按钮、启动按钮、复合按钮、钥匙操作式按钮。

对启动按钮而言,用手指按下按钮帽,触头闭合,松开手指按钮后触头自动断开复位。停止按钮则相反,按下按钮帽时触头分断,松开后触头自动闭合复位。复合按钮是当按下按钮帽时桥式触头向下运动,使常闭触头断开,常开触头闭合。当松开按钮帽时,则常开触头分断复位,常闭触头闭合复位。

安装按钮时,应布局整齐,排列合理,根据电动机的先后顺序、从上到下、从左到右。

按钮的常见故障:按钮触头有尘垢、接触点烧损、弹簧失效和按钮进去杂物或油污形成的短路。
