闸刀开关的符号图解

来源:电工天下   编辑:小电工发布时间:2016-06-16 00:54:34

闸刀开关符号

闸刀开关是一种最简单的手动电器,广泛用于各种配电设备和供电线路中,作为电源隔离开关,如图。

闸刀开关符号

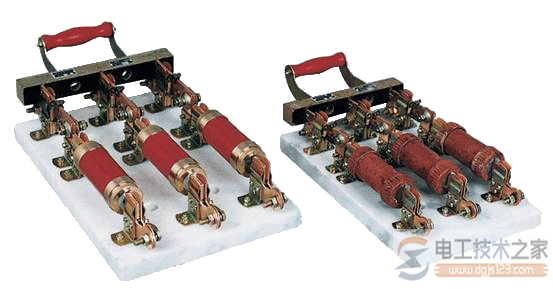

很多闸刀开关都与熔断器做在一起,如下图。
闸刀开关符号
闸刀开关符号:
闸刀开关符号
