双开双控怎么接线,一文看懂双开双控的接线方法
来源:电工天下时间:2020-11-23 14:18:30 作者:老电工手机版>>
有关双开双控的接线方法,单开双控走线比较简单,而双开双控怎么接线,相对来说麻烦一点,初学者不好掌握,这里分享一个双开双控开关的接线方法,供大家参考。
双开双控怎么接线
单开双控走线是三根线,单开双控面板三个桩头分别是L、L1、L2,二个面板L分别接火线和灯控制线,另外二个接二根回路线。

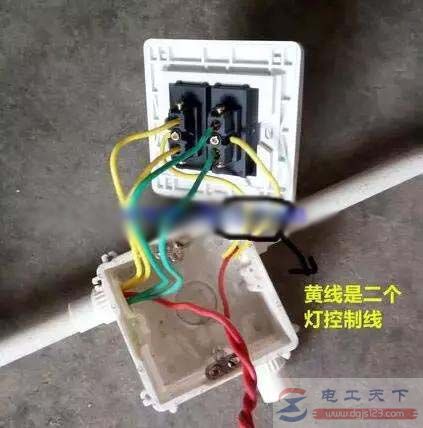

下面来看一个双开单控改双开双控,双开单控接线盒内三根线,一根火线二根灯控制线,改下五根线或六根线都行。

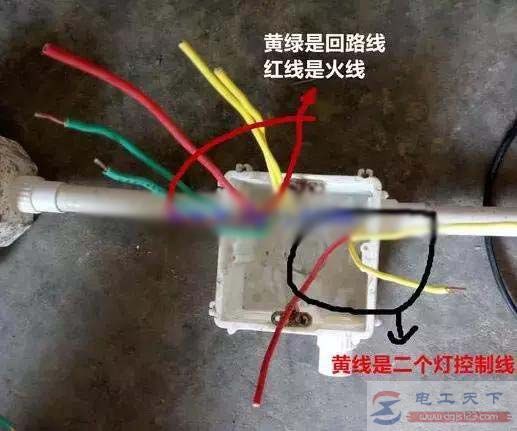

这里介绍五根线,如下图:
为什么五根线六根线都行,双开单控是三根线,一根是火线,二根分别是二个灯的控制线,如果走五根线,那就一根线接火线到另外接线盒,如果是六根线就用二根线分别接二个灯的控制线。
从节约材料上来讲,走五根线的居多,所以这里也是五根线。
双开双控面板有六个桩头,分别是L1、L11、L12这是一组L2、L21、L22这是另外一组。如果面板如小文图中还好分,但质量差不建议买,质量好点的面板不像图中那样每组独立,新手不好分辨哪三个桩头是一组。
双开双控面板接线如下:
双开双控二个接线盒内的电源线,一个是五根,一个是六根,上图是六根线L1L2分别接二个灯控制线。下图是五根线,面板桩头L1L2共分火线。
双控线管怎么走才不绕线,非承重墙和单砖砌的墙,完全可以走墙开横槽,这是最短也是日后抽换线最方便的。
如果是以上二种墙,那么走地也要走直线,在地面条件允许的情况下,最好打槽埋起来,不影响泥工施工。
