继电保护中电流互感器极性说明

来源:电工天下   编辑:小电工发布时间:2019-07-13 07:00:52

有关继电保护中电流互感器的极性,在继电保护中按“减极性”原则标示,在继电保护中,什么是电流互感器的端子按"减极性"原则标注,一起来了解下。

继电保护中电流互感器极性说明

在继电保护中按“减极性”原则标示。

即一次电流由“*”端流入电流互感器作为它的假定正方向,而二次电流由“*”端流出电流互感器作为它的假定正方向。

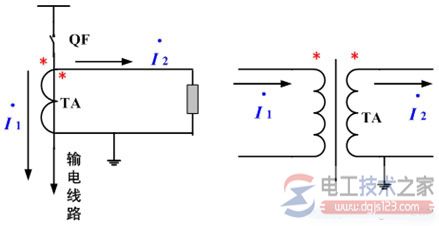

如图:

继电保护中电流互感器极性

----分隔线-----------

在继电保护中,什么是电流互感器的端子按"减极性"原则标注?为什么要这样?

当一次电流自L1端流向L2端,二次电流自K1端流出经外部回路到K2。也就是L1和K1为同名端,L2和K2为同名端。则此时的极性关系为减极性。

为什么为“减极性”。一次是流入,而二次是流出,方向相反故为“减”。

为什么是减极性呢!~你也可以这样理解那就是同一个方向~~ 要正都是正~要负都是负, 他是按照电流方向来设定的。

为了方便下面安装不容易弄错,所以他们设计的都是一个方向的。。如果你电流互感器的一次侧装设反了,同时电流方向也会反,那么2次册的端子也会同样随着反。

还有一些安装中的常理,安装中有些位置不给于条件,只要采取电流互感器反装,那就是电流互感器安装反了也可以用的~只要你二次册同样反过来就好了。
