仪用互感器在继电保护中的作用

来源:电工天下   编辑:小电工发布时间:2020-02-27 09:26:03

有关继电保护中使用仪用互感器的说明,继电保护装置不能直接与高压强电系统连接,一般采用仪用互感器来隔绝高压,分为电流互感器与电压互感器两种。

仪用互感器在继电保护中的作用

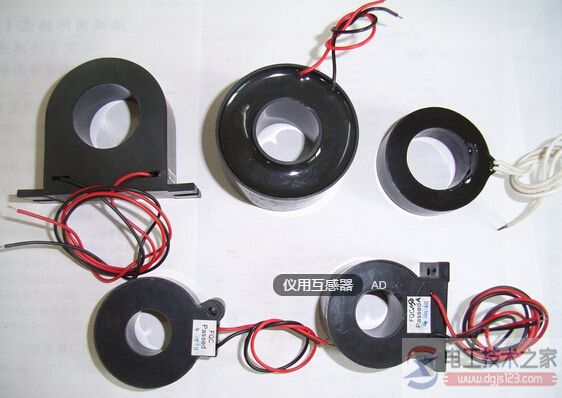

仪用互感器

继电保护装置都是弱电装置,不能直接与高压强电系统连接,为了隔离高压,一般需要采用仪用互感器。

常用的仪用互感器包括电流互感器和电压互感器。

一、电流互感器

1、电流互感器的作用

电流互感器是一种仪用电流变换器,它的作用是将电力系统一次回路的大电流变为二次回路的标准小电流。

目前电力系统较多采用的是铁芯不带气隙的电磁式电流互感器,互感器二次侧均接地,保证二次设备和工作人员的安全。

运行中电流互感器二次绕组万万不可开路,以兔危害设备和工作人员的安全。来自:电工技术之家

2、电流互感器的接线方式

目前常用的有三相式完全星形接线、两相两继电器的不完全星形接线、两相单继电器的两相电流差接线。

二、电压互感器

电压互感器是将电力系统一次回路中的高电压变为二次回路保护或是测量回路中标准的低电压的仪用互感器。

与电流互感器类似,主要起到隔离与变换电压的作用。电压互感器主要分为电磁式电压互感器和电容式电压互感器。

运行中电压互感器二次绕组万万不可短路,否则将产生很大的短路电流,烧毁互感器,危害设备和工作人员的安全。
