双控一开5孔插座怎么接线,附五孔双控关插座的接线图

来源:电工天下   编辑:小电工发布时间:2020-11-24 21:42:45

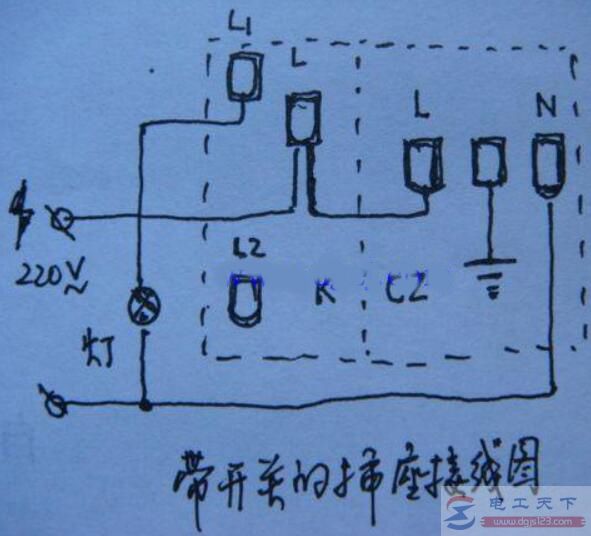

双控一开5孔插座的接线图

虚线代表开关和插座边线,小方框代表接线孔。L是开关中心触点,按下时,接通L1,灯亮,抬起时,灯灭:L2是另一路电器的控制线,没有就不接。

五孔插座内部已连接好,外面的接线孔如图接线后,保持始终有电状态(不受开关控制)。

双控一开5孔插座怎么接线,附五孔双控关插座的接线图

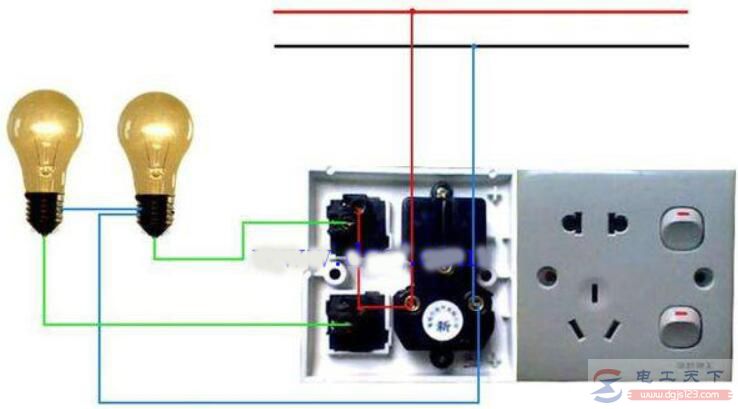

实物接线图参照接线:

双控一开5孔插座怎么接线,附五孔双控关插座的接线图
