三孔插座哪一根火线,三孔插座火线什么颜色

来源:电工天下   编辑:小电工发布时间:2022-07-23 07:37:04

在三孔插座中L代表火线,N代表零线,没地线时可以不接,但会有外壳漏电的风险存在。打开三孔插座的外壳,将插座内壳放于面前,上面是地线,左下面是火线,右下面是零线。

三孔插座上有专用的保护接零(地)插孔,采用接零保护时,有人只在插座底内将此孔接线桩头与引入插座内的那根零线直接相连,这是非常危险的。

因此,如果电源的零线断开,或者电源的火(相)线、零线接反,其外壳等金属部分就会带上与电源相同的电压,就会导致触电事故的发生。

三孔插座哪一根火线,三孔插座火线什么颜色

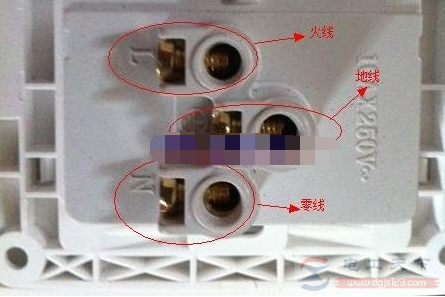

图1:三孔插座接线

三孔插座接线方式为:插座L孔接火线,插座N孔接零线,插座E孔接地线。接线端子镙丝要拧紧。

三孔插座哪一根火线,三孔插座火线什么颜色

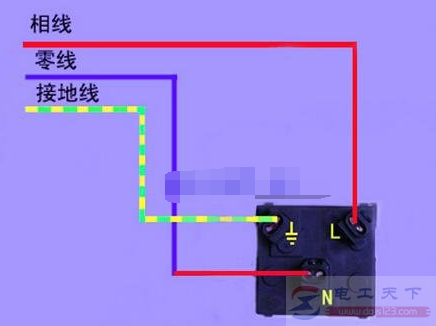

图2:一开三孔插座接线
