二开五孔插座接线图(实物图)

来源:电工天下   编辑:小电工发布时间:2020-01-08 16:29:09

分享一个二开五孔的插座实物接线图,共有二张接线图,包括接灯泡线,进线火线、进线零线与保护零线等,供初学的朋友参考。

二开五孔插座的接线图

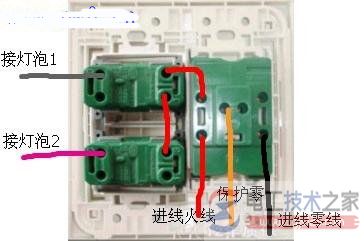

图1:

二开五孔插座接线图1

图2:

二开五孔插座接线图2
