一灯两个开关怎么接线,附一灯双控开关的接线实物图

来源:电工天下   编辑:小电工发布时间:2020-11-23 11:34:09

有关一灯双控开关的接线方法,一灯两个开关怎么接线,在接线图中开关L端子接哪条线,在对一灯双控开关接线时注意哪些事项,这里分享一个一灯双控开关的接线实物图,供大家参考。

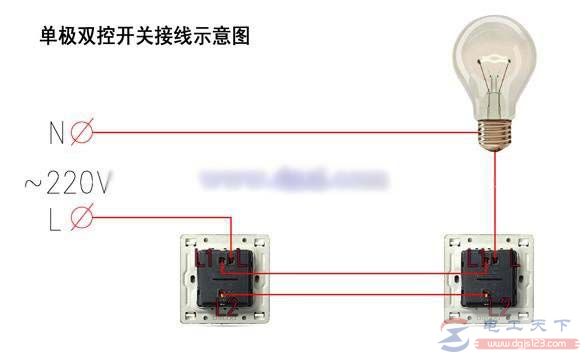

一灯双控开关的接线方法

1、与电源最近的开关L端子接电源相线(火线)连接,另一个开关L端子接灯具L端子(严格按照灯具接线端子标识接线,确保开关关断火线及防止误触灯具发生安全事故);

2、开关L1与另一个L1连接、L2与另一个开关L2连接(虽然非必须L1与L1连接、L2与L2连接,但方便后期维护);

3、零线直接接入灯具。

一灯两个开关怎么接线,附一灯双控开关的接线实物图

建议:由专业电工按照规范进行安装、维修作业,以确保安全。

由两个单极双控开关组合在一起,可以实现任一开关独立控制照明灯具开关状态,通常用于楼梯、走廊、卧室及其他照明场所,以达到照明控制便捷、节能的目的。

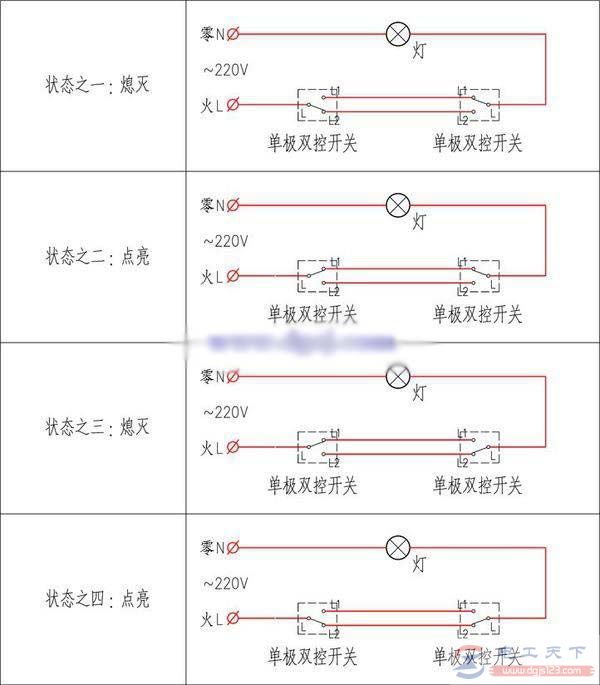

工作原理图如下:

一灯两个开关怎么接线,附一灯双控开关的接线实物图

从上图可知开关各种状态下对灯具点亮及熄灭状态的控制。

一灯双控开关实物接线图

一灯双控开关实物接线图

有关一灯双控开关的多种形式与实物接线图,包括双控开关带荧光,二位双控开关接线,双开双控开关接线,家庭双控开关接法,安全完成双控开关接线。

一灯双控开关接线图与接线方法

一灯双控开关接线图与接线方法

一灯双控开关接线图,一灯双控开关怎么接线,包括单联双控开关接法、单联双控开关接线图,一灯双控开关、一灯三控开关接线图,一灯两控接线图及接法附开关图,实例及步骤。
