双控开关的连接方法

有关双控开关的知识，双控开关怎么进行接线，电源火线上分出的三根线，应该怎么与开关连接在一起，以下是双控开关的连接方法，供大家学习参考。

双控开关连接方法

如下图所示：

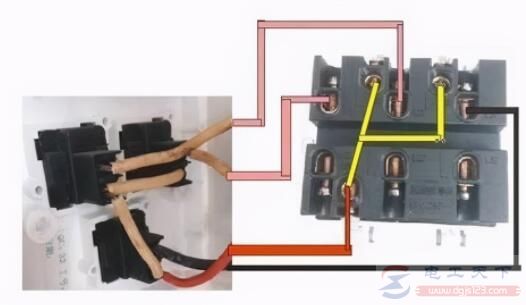

图1：双控开关接线

1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，然后从灯的另一端出来的一根线连接到电源的零线上。

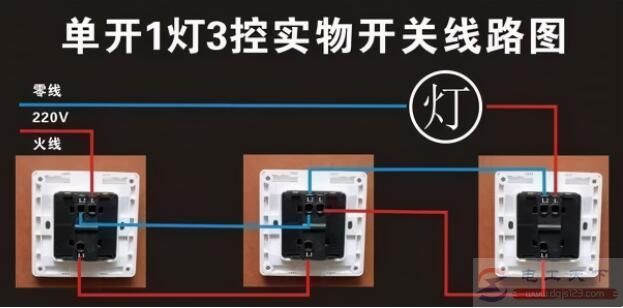

图2：双控开关接线

这种接线是单联3控，三个开关单开，这种单开要三个连接柱，电源火线接入第一个开关的中间接住才可以。

2、使用两个双联开关，将两个开关控制一盏灯的连接方法，然后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部连接起来，可以通过它的开和关，达到原来2根线回复导通或交叉后导通，然后即可完成三个开关控制一盏灯链接电路。

图3：双控开关接线
