二开五孔插座的接线方法及注意事项

来源:电工天下   编辑:小电工发布时间:2020-11-13 13:31:43

二开五孔插座怎么接线,二开五孔开关用来控制灯泡及插座的接线方法,将灯泡和三孔插座的零线接到电源零线上,保险盒在进线入端,起到同时保护灯泡用电安全和三孔插座用电安全的作用。

二开五孔插座的接线方法

1、火线经→保险盒到→三孔插座及拉线开关;然后拉线开关到→灯泡,达到只控制灯泡亮或灭,最后将灯泡和三孔插座的零线接到电源零线上。

注意,其中保险盒在进线入端,起到同时保护灯泡用电安全和三孔插座用电安全的作用

2、开关控制灯泡及插座接法

火线经→开关到→保险盒,然后到→灯泡和插座。使用一个开关同时控制灯泡和插座,※此中接法特殊情况采用,因为开关关上时,除了灯灭外,插座也无法使用PE接地线,N接零线,火线接到L,然后再从L接出一条到开关的一个点,开关的另一个点接灯线,PE接地线,N接零线,火线接到L,然后再从L接出一条到开关的一个点,开关的另一个点接灯线。

相关阅读:二开五孔插座接线图  五孔开关插座安装规范  带开关五孔插座接线图  五孔一开关插座接线方法图解  一开五孔插座接线图  公牛一开关五孔插座接线,一开关五孔插座接线图  )

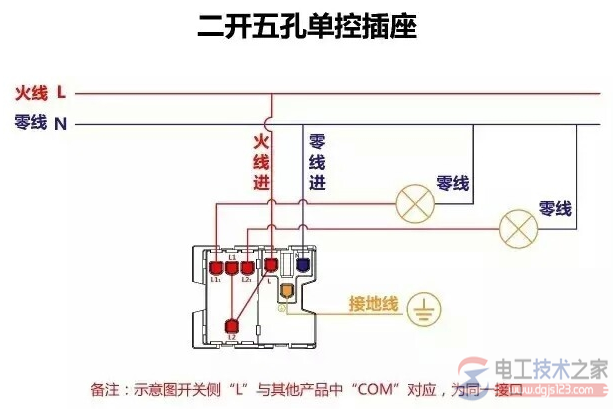

二开五孔插座的接线图:

二开五孔插座的接线方法


附1,二开五孔单控开关五孔插座实物接线图

二开五孔插座的接线方法
