1开5孔双控插座控制插座通断怎么接线,附实物接线图

来源:电工天下   编辑:小电工发布时间:2020-11-24 21:16:07

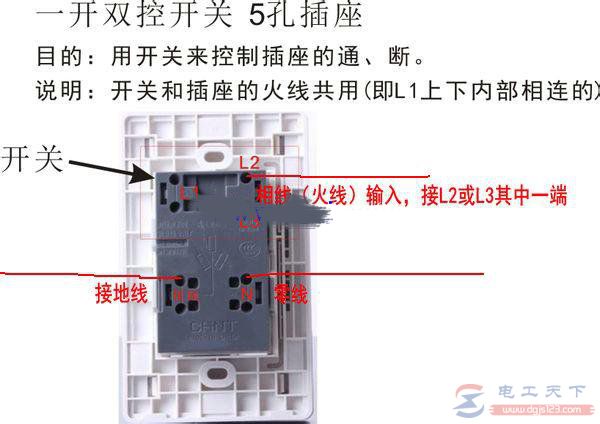

1开5孔双控插座控制插座通断接线图

一开双控5孔插座接成开关只控制插座的通断,接线方法:把火线接开关L孔,开关输出L1孔接插座L孔。插座N孔接零线。E孔接地线

见下图:

1开5孔双控插座控制插座通断怎么接线,附实物接线图

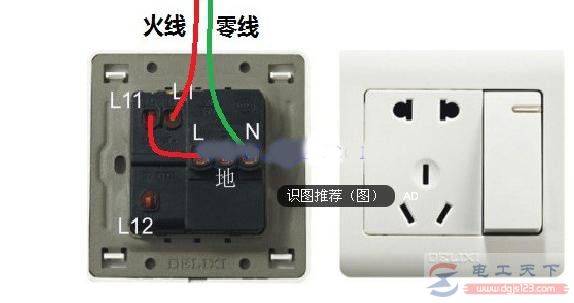

L1与插座的相线端是一体的,所以只能把相线(火线)接到L2或L3端的其中一端来控制插座。

如下图:

1开5孔双控插座控制插座通断怎么接线,附实物接线图

一开5孔插座的接线图

一开5孔插座的接线图

一开5孔插座的接线图,开关不适宜大功率电器,一开五孔插座后面接线孔上有字,开关和插座的 L 都接火线,N 都接零线,PE 接地线,开关的L1接到灯去就可以。

单开加5孔插座的接线方法

一文看懂单开加5孔插座的接线方法(家装电工必备)

作为一名家装电工来说,一定要掌握好各种开关和灯的接线,对于常见开关怎么接线,单开加五孔插座的座线方法,则是必须要掌握的,以单开加五孔插座怎么接线为例,来开始今天的学习。

一例双控二开5孔插座的实物接线图

双开五孔插座怎么接线,一例双控二开5孔插座的实物接线图

双开五孔插座怎么接线,一例双控二开5孔插座的实物接线图。进来的有电的火线接到只开关的一孔,然后从这一孔再挑一根线到另一只开关的一孔,两只开关一个孔都要有电,无论开关都要有电。
