插座上火线零线的简单接线方法

来源:电工天下   编辑:小电工发布时间:2022-04-26 14:27:42

火线和零线接一个带开关的插座,插座只控制开关,这是最简单的也是最常用的插座接线方法,那么插座到底如何接线,在对插座接线时要注意哪些问题,下面具体来了解下。

插座火线和零线接法

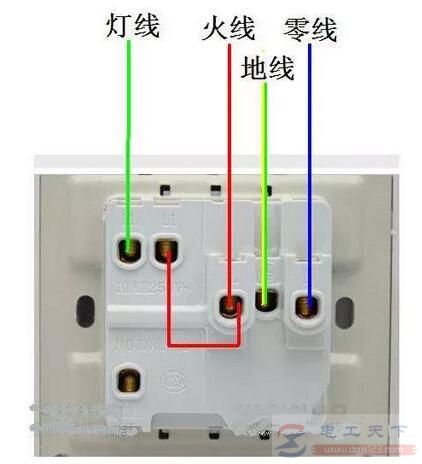

如下图所示:

插座上火线零线的简单接线方法

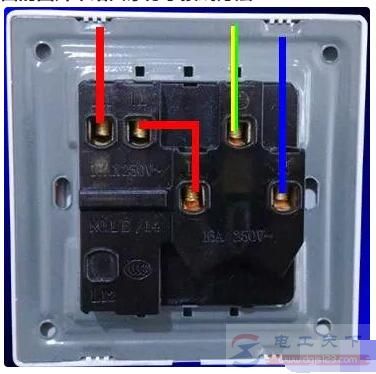

首先,按照下面的图片来给大家分享接线方法:

插座上火线零线的简单接线方法

上面是一个带开关的三孔插座图片,图上标识的红色电线是火线,蓝色电线是零线,黄绿双色的电线是地线;

火线进线接在L1接线柱上,然后L2接线柱和L接线柱连接,实现跳线。有的插座中自带跳线,可以省略掉这一块;零线接在N接线柱上,地线接在E接线柱上。如此,带开关的插座接线就完成了,火线进入后,通过开关跳线的两个触点实现开关对插座的控制。

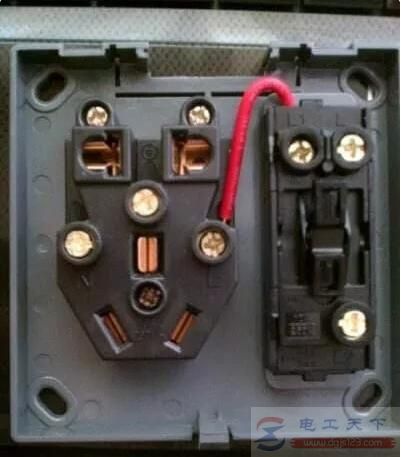

以下是插座的接线标准:

插座上火线零线的简单接线方法

首先,电线的颜色必须按照标准要求选用,火线可以选用黄色、绿色、红色三种或者三种中的一种;零线选用淡蓝色,地线选用黄绿双色,为以后接线与维修提供方便。

然后,插座的接线必须遵守左零右火上接地的原则,意思就是我们面对插座面板的正面,三孔或者是五孔插座的左面那个插孔接的是零线即淡蓝色电线;右面的那个插孔接的是火线即黄色绿色红色中的一种颜色的电线;三孔插座的上面那个孔接的是地线即黄绿双色的电线;

另外,接线时建议非专业电工不要去操作,一是容易虚接和错接,二是带电时坚决不操作,非常危险,务必慎重。

插座上火线零线的简单接线方法

以上就是插座的火线和零线怎么接线的方法,希望对大家有所帮助。
