双控开关的简单接线方法

来源:电工天下   编辑:小电工发布时间:2022-04-21 21:58:37

在家居环境中双控开关也是很常见的,双控开关的接线问题,也是经常会碰到,那么双控开关的正确接线方法是什么样的,以下介绍了具体的操作步骤,供大家参考。

双控开关接线

双控开关就是在两个地方控制同一站灯的开或者关,对双控开关接线,就需要了解双开关的面板,比如常见的双控开关开关,一般背部最少有三个接线端子,分别L、L1和L2。

然后,在接线时对应的就是接线端子进行接线,具体的操作步骤如下:

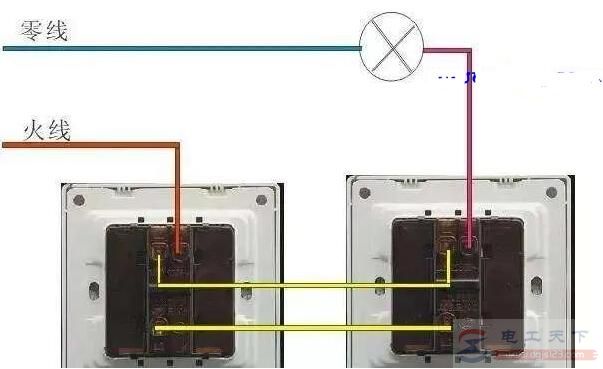

双控开关的简单接线方法

首先,准备两个双控开关和一个照明的灯具回路,双控开关的接线柱一般都是标的字母ll1l2。一般l是进线端,另外两个接线柱l1和l2。有一端是接到了l上。接线开关后,让L1和L2二的另一端和L接通。

以其中一个开关接线柱,L作为火线的输入端,另外二个开关之间的接线柱,l1和l2对应进行接线,如此就将两个开关接线完成了。照明回路接线剩下的就是照明的灯的另一端接入了零线

对电路的处理,当把整个电路按照要求布置要好后,将对应的电线接入接线端子。然后,将电线连接的部位用绝缘胶布处理好,此时可以合闸试一下,按其中的一个开关,灯就会亮,再按另外一个灯开,关灯也会亮或者灭,如此就实现了双控。
