一开5孔插座的接线图

来源:电工天下时间:2020-01-08 21:40:18 作者:老电工手机版>>

有关一开5孔插座的接线图,开关不适宜大功率电器,一开五孔插座后面接线孔上有字,开关和插座的 L 都接火线,N 都接零线,PE 接地线,开关的L1接到灯去就可以。

一开5孔插座的接线图

一、开关不适宜大功率电器

如下图:

一开5孔插座的接线图

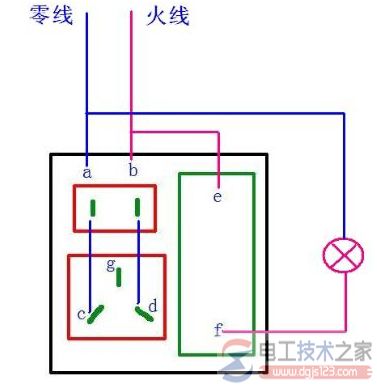

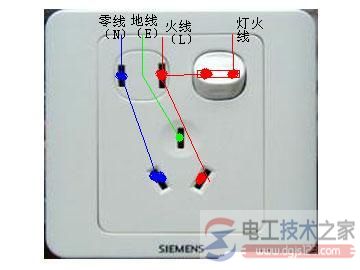

一开五孔插座后面接线孔上有字,开关和插座的 L 都接火线,N 都接零线,PE 接地线,开关的L1接到灯去就可以。

一开5孔插座的接线图

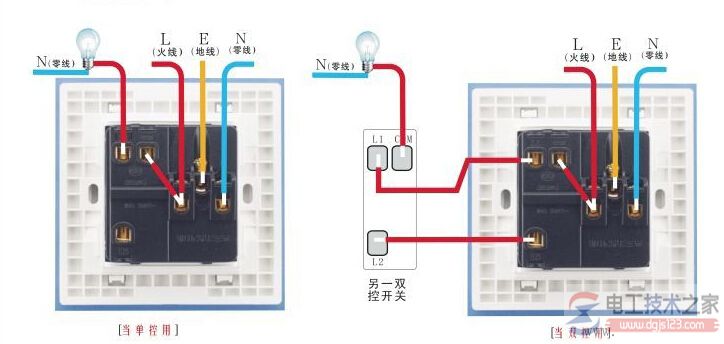

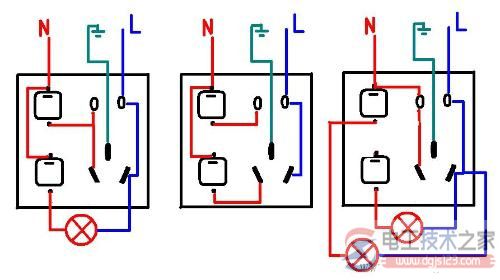

两开五孔插座接线图 N接零线,L接火线,另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,插座为火线接L接口,零线接N接口上就可以了。

灯的火线进线可直接用导线从电源插座的火线连接过来即可。

两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,直接接灯座上即可。

二、电机星型三角形启动电路

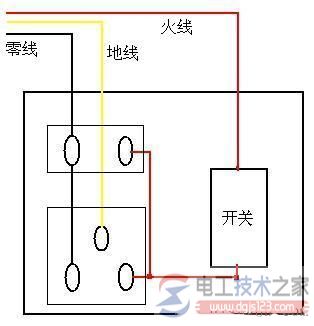

"火线"经→"保险盒"到→“三孔插座”及“拉线开关”;然后“拉线开关”到→“灯泡”,达到只控制灯泡"亮"或"灭"/,最后将灯泡和“三孔插座”的零线接到电源"零线"上.※其中“保险盒”在进线入端,起到同时保护“灯泡”用电安全和“三孔插座”用电安全.

一开5孔插座的接线图

一开5孔插座的接线图

一开5孔插座的接线图

一开5孔插座的接线图
