单联双控开关的接线图大全
来源:电工天下时间:2020-03-24 09:34:36 作者:老电工手机版>>
有关单联双控开关的接线方法,在家庭电路中用到单联双控开关时,如何进行电路的接线操作,这里总结了单联双控开关的几个接线图,供大家学习参考。
单联双控开关的接线图
所谓的单联双控开关,就是指两个单刀双掷开关串联起来后再接入电路的开关。
这种开关的每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。两个开关都可以控制灯。
接线方法:

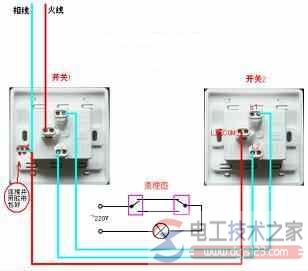

把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时打向各自触点1或同时打向触点2时,电路接通,则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。
两个开关可以放在楼梯的上下两端,或走廊的两端,这样在进入走廊前开灯,通过走廊后在另一端关灯,既能照明,又能避免人走灯不灭而浪费电。
单联双控开关接线图及接线方法教程
【单联双控开关接线图及接线方法教程】你正在找单联双控开关接线图吗,恭喜你已经找到了,最全的单联双控开关接线图及接线方式详解,单开单控开关与单开双控开关最大的区别...
单联双控开关接线图详解

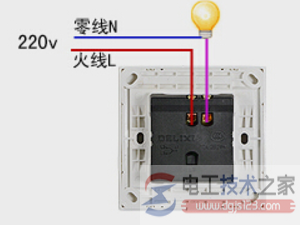

有关单联双控开关接线图,单开单控开关与单开双控开关的接线方法图解,单开单控开关,后面有两个触点,单开双控开关,后面有三个触点,注意零线与火线要接到正确的触点上。
电灯开关接线图(单联与双联开关接线图)
不错的电灯开关接线图,一只单联开关控制一盏灯,两只双联开关在两个地方控制一盏灯,两只双联开关和一只三联开关在三个地方控制一盏灯,及相关注意事项。
单联三控开关的接线图

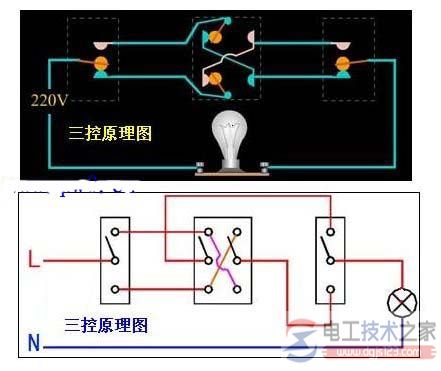

分享一个单联三控开关接线图,三个双控开关控制,两个双控加一个双刀双位,装一个220V继电器(两组动合、两组转换)在双控开关内部。
单联双控开关的接线方法
有关单联双控开关的接线方法,单联双控开关通常是三根线接在一起,双控开关有三个接线柱,电源火线接第一只双控开关2号接线柱,单联双控开关的原理说明。
单联双控开关接线图_双联开关接线图
有关双控开关的接线图,包括单联双控开关接线图,双联双控开关接线图(含原理和接线方法),三联双控开关接线图(含原理的接线方法)等。
单联双控开关的接线图
有关单联双控开关的接线图,单开单控开关与单开双控开关的触点区别,通过具体的线路接线图,了解下单联双控开关的接线方式。
