单联双控开关接线图与接线方法

来源:电工天下时间:2020-03-24 09:53:22 作者:老电工手机版>>

有关单联双控开关的接线图,单开单控开关与单开双控开关的触点区别,通过具体的线路接线图,了解下单联双控开关的接线方式。

单联双控开关的接线图

单开单控开关,后面有两个触点,分别是L和N,L代表火线,N代表零线,把火线和零线分别接在L和N触点上就可以了。

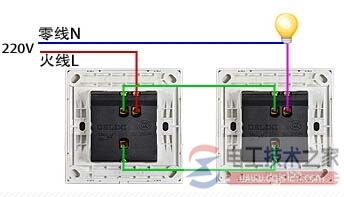

单联双控开关接线图1

单开双控开关,后面有三个触点,分别是L、L1、L2。

把两个L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

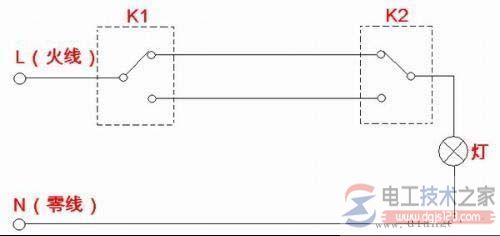

单联双控开关接线图2

一个单联双控开关的接线图,如下:

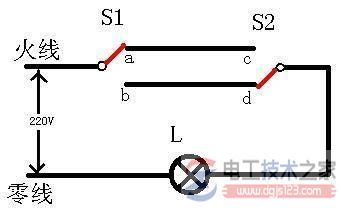

单联双控开关接线图3

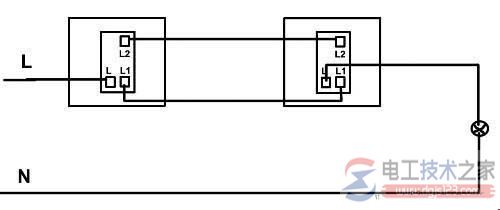

单联双控开关接线图4

单联双控开关接线图5
