一文看懂多个开关控制的照明线路

来源:电工天下   编辑:小电工发布时间:2021-08-26 16:47:05

分享几个照明线路图,由多个开关控制的照明线路,主要包括两个单开双控开关控制一盏灯、两个双开双控开关控制两盏灯、三个开关控制一盏灯(用于楼梯间)以及三个开关控制两盏灯等,一起来学习下。

多个开关控制的照明线路

具体接线路方法,参考下面这些电路图:

一文看懂多个开关控制的照明线路

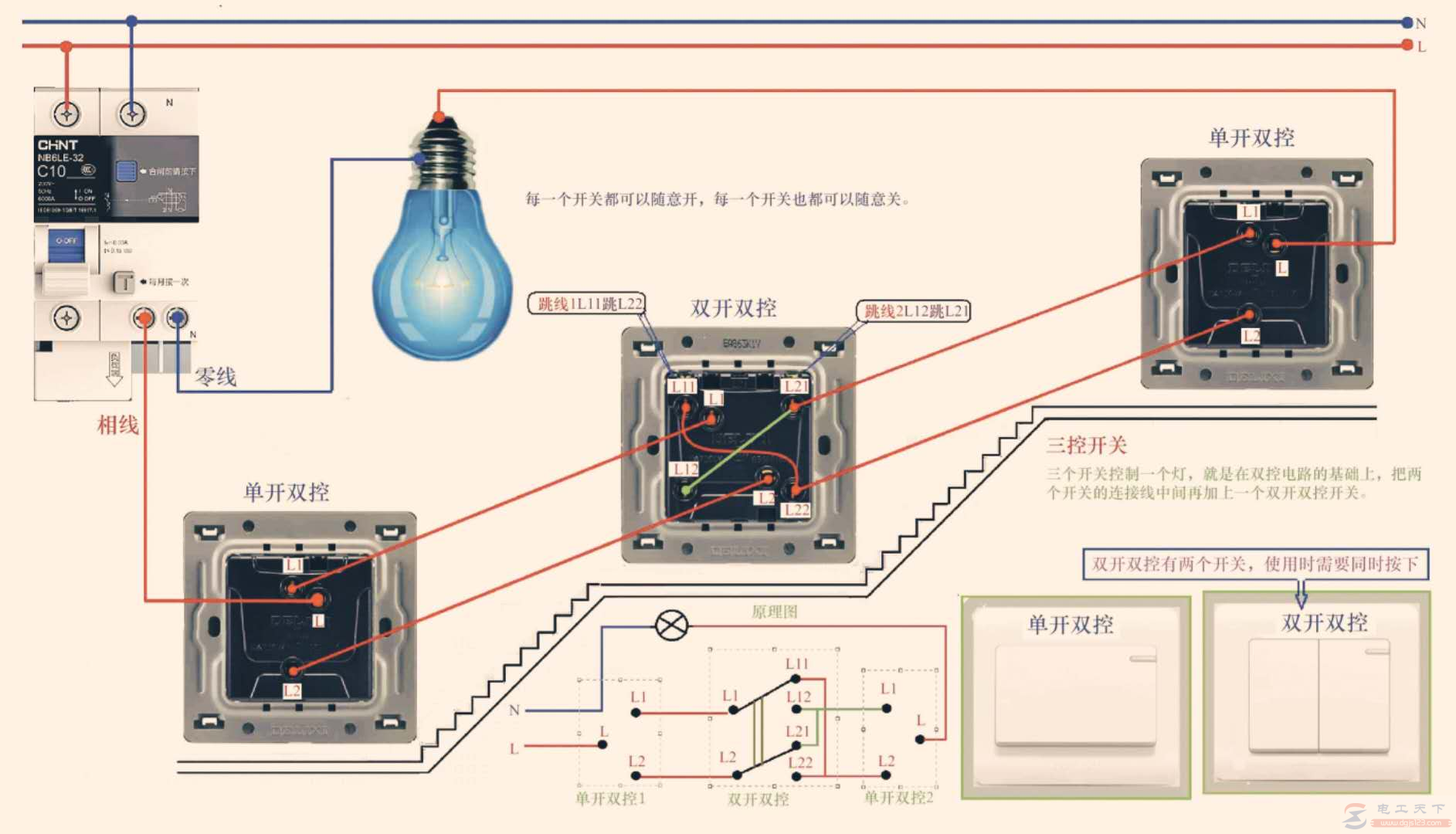

图1:两个单开双控开关控制一盏灯

一文看懂多个开关控制的照明线路

图2:两个双开双控开关控制两盏灯

一文看懂多个开关控制的照明线路

图3:三个开关控制一盏灯(用于楼梯间)

一文看懂多个开关控制的照明线路

图4:三个开关控制两盏灯

一文看懂多个开关控制的照明线路

图5:四个开关控制四盏灯(用于楼梯间)
