单联双控开关接线图详解

来源:电工天下   编辑:小电工发布时间:2019-11-06 14:22:14

有关单联双控开关的接线图,单开单控开关与单开双控开关的接线方法图解,单开单控开关,后面有两个触点,单开双控开关,后面有三个触点,注意零线火线要接到正确的触点上。

单联双控开关接线图

单开单控开关,后面有两个触点,分别是L和N,L代表火线,N代表零线,把火线和零线分别接在L和N触点上就可以了。

单联双控开关接线图

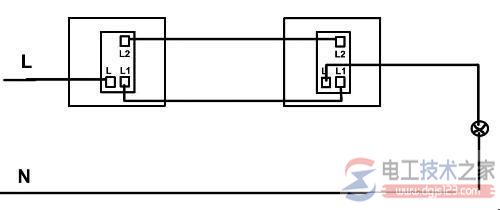

单开双控开关,后面有三个触点,分别是L、L1、L2。

把两个L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

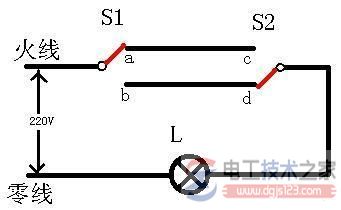

单联双控开关接线图2

单联双控开关接线图

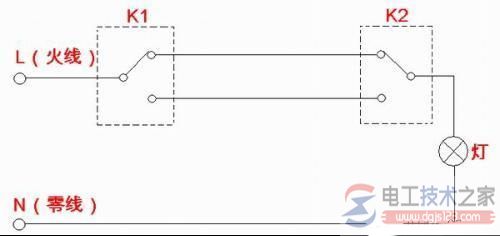

单联双控开关接线图3

单联双控开关接线图4

单联双控开关接线图5
