一文看懂一灯双控的二种接线方法

来源:电工天下时间:2021-08-15 10:28:15 作者:老电工手机版>>

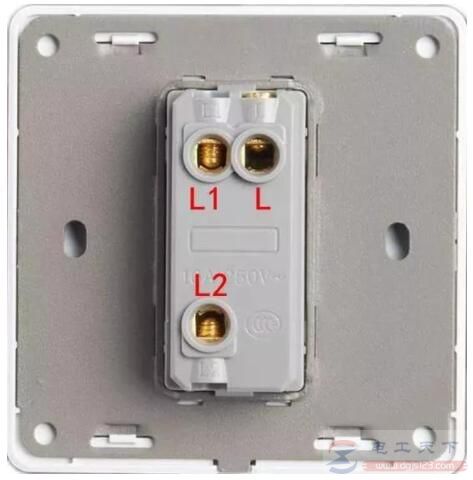

一灯双控怎么接线,这类开并的接线方法较为常见,需要用到两个单刀双掷开关。单刀双掷开关有三个触点(一个动触点L,两个静触点L1和L2),来看下一个单刀双掷开关的接线柱,应该怎么接线,一起来了解下。

一灯双控开关的接线方法

在家庭装修中,经常会碰到一灯双控,一灯多控的接线需求,那么一灯双控开关怎么接线?

一文看懂一灯双控的二种接线方法

介绍二种方法,如下:

一文看懂一灯双控的二种接线方法

一文看懂一灯双控的二种接线方法

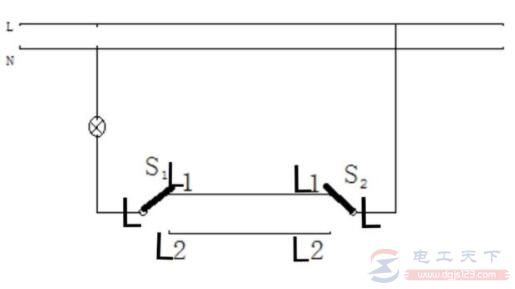

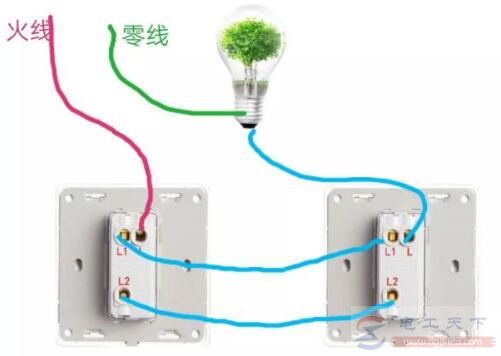

两个开关的静触点分别连接,一个开关的动触点接电灯,另一个开关的动触点接火线

一文看懂一灯双控的二种接线方法

一文看懂一灯双控的二种接线方法

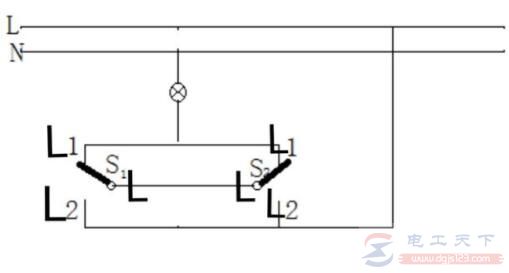

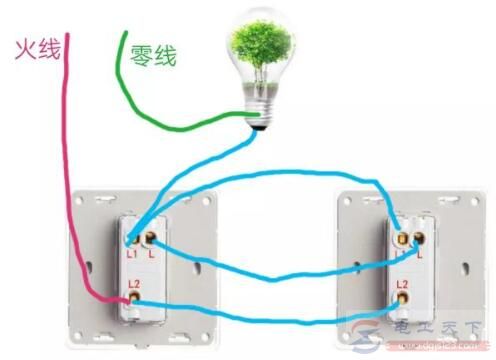

先将两个开关动触点连接,然后两个开关的一个静触点都接火线,另一个静触点都接电灯。

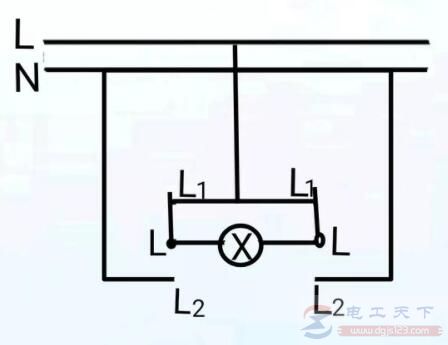

另外,网上还有第三种接法,见下图。

一文看懂一灯双控的二种接线方法

这种接法同样可以实现一灯双控,但从安全用电的角度看,这种接法是错误的。因为对电灯的安装,只要电灯熄灭,就应与火线脱离,人接触电灯不会有危险。

注意看这种接法,当两个开关的闸刀同时掷于静触点L1时,如上图中那样,电灯不发光,但电灯却是与火线连通的,人一旦接触,就会有触电的危险。

所以,这种接法不可取,无论是实践还是理论中,均是不可取的。
