怎么用万用表测通断,二种测试方法帮你忙

来源:电工天下   编辑:小电工发布时间:2020-11-14 18:52:26

在电路中出现短路的问题,是一种极为常见的故障,怎么用万用表测通断,这是电工必须考虑的一大问题,这里介绍了使用万用表来测量电路通断的二种方法,用万用表的蜂鸣档或电阻档,有需要的朋友参考下。

万用表测通断的方法

对于家庭电路怎么检测短路的办法,相信很多人并不是很清楚,这里先说下短路是什么,短路是由于电源未经负载直接形成了回路,比如三相380电路里相与相或相与零直接连接,220单相电火线和零线直接连接,均会造成线路中出现短路的问题。

由于是直接连接,导线的电阻很小,根据I=U/R电压除以电阻,可知瞬间电流非常大,导线会直接烧坏,易引起火灾。

之前介绍过万用表测量线路短路开路的方法,有看过这篇文章的朋友,相信已了解怎么用万用表来排查基本的短路故障。测短路就是测通断,使用指针万用表或者数字万用表均可以,可以用蜂鸣档,也可以用电阻档都可以,在测量步骤上相差不大。

注意事项:在没有电的情况下测量,请务必提前断电。

怎么用万用表测通断,二种测试方法帮你忙

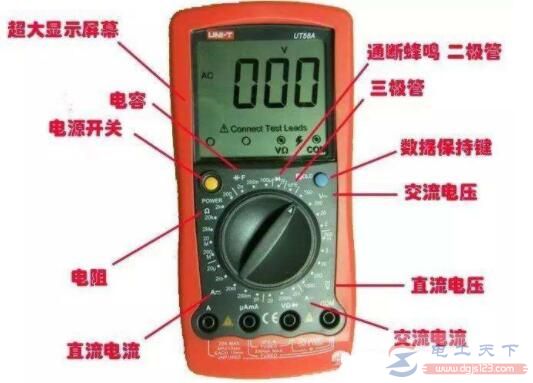

图1:万用表的各档位

有些万用表的蜂鸣档和二极管档在一起,有些则是分开的。个别万用表的蜂鸣档图形符号是♬字形,大多都是类似WIFI信号的图形,只要记住这2种图形符号即可。

注意,在测量时一定要断电,不过有短路也通不上电,空气开关在短路时会跳闸

1,把档位打到蜂鸣档,然后红黑表笔碰一下,有蜂鸣声则说明档位正常。然后,红黑表笔各接触被测点,有蜂鸣声说明存在短路。

怎么用万用表测通断,二种测试方法帮你忙

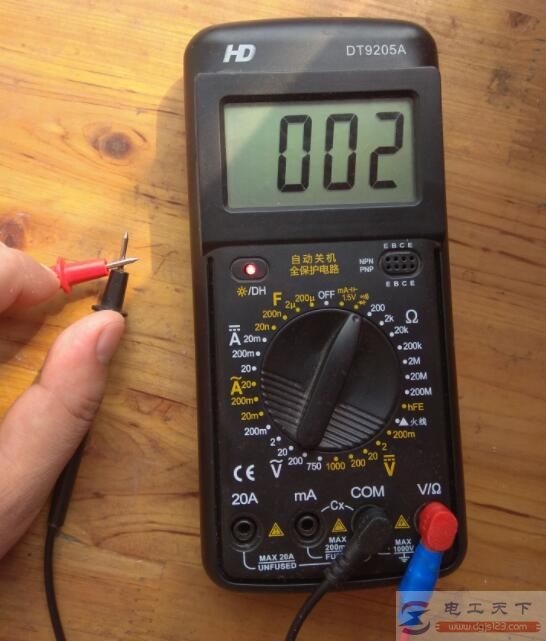

图2:短路测试

短路测试数字显示0即为正常,这里用到的万用表有点误差,所以出现了一个2,可以忽略不计,依然有蜂鸣声。

2,把档位打到电阻档低量程,红黑表笔接触一下,如果阻值为0档位正常,然后红黑表笔各接触被测点一端,如果显示很小的阻值也是短路。

怎么用万用表测通断,二种测试方法帮你忙

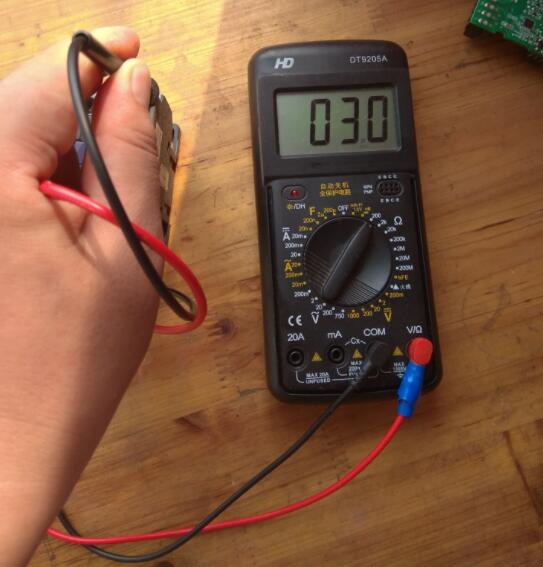

图3:电阻档

怎么用万用表测通断,二种测试方法帮你忙

图4:很小的读数

说明:在断电测量的情况下,选错档位和量程不会烧万用表,只有在电流档和电压档电容档频率档等带电测量的档位操作失误时,才可能会烧万用表。

通过以上的教程介绍,相信大家已掌握了万用表怎么测短路的方法了,更多万用表的用法教程,请关注本站的万用表栏目。
