万用表电流内阻与电功率的关系

来源:电工天下   编辑:小电工发布时间:2020-04-21 09:49:21

有关万用表电流内阻与电功率的关系,电流挡的内阻越小,测量电流时万用表所消耗的电功率也越低,万用表的内阻越小,其满度压降就越低,测量电流的误差也越小。

一、万用表电流内阻与电功率的关系

理想情况下,万用表电流挡的内阻应等于零。由于内阻的存在,使用万用表测量电流时必然有一定的电压降,从而产生测量误差。

电流挡的内阻越小,测量电流时万用表所消耗的电功率也越低。

1)在电流挡的量程相同的情况下,万用表的内阻越小,其满度压降就越低,测量电流的误差也越小。对同一块万用表而言,各电流挡的满度压降值可以不相同。

2)对于同一块万用表,电流量程越大,内阻越小,测量误差也越小。

因此,为了减小测量电流的误差,有时宁可选择较高的电流量程。当然量程也不宜选得过高,以免在测量小电流时读数误差明显增大。

3)当电流挡内阻约为被测电路总电阻的1%时,不必考虑万用表压降对测量的影响。

二、万用表的电流档位的内阻一般为多少?

以微安档来说需高灵敏度的表头,此时表的内阻很高,几欧至几十欧,甚至几百欧。

毫安档内阻就低多了,几十欧以内,安级档位内阻极低,多由短路性分流器并联,内阻在1欧以内。

各个档位的内阻差异较大。

微安表并联电阻后可以扩大量程,由此可见,对于同一只表头而言,扩展量程越大,所呈现出的等效内阻就越小。

可以通过表头的满偏电流,然后根据需要的电流量程,计算出分流电阻。分流电阻与表头内阻并联后的电阻值就是你要的答案。R总=(R分XR表)÷(R分+R表)

用高位数字表直接测量也可以获得近似电阻值。

三、万用表电流档时,如何测出它的内阻?

问题:

用手电灯泡和电池组成一个放电电路,想把万用表串到电路中,测量电流大小,但发现串到电路中后,灯泡亮度明显变暗,说明万用表内阻产生了压降,如何知道万用表电流档时的内阻,可以用另外一只万用表测试吗?但如果万用表内阻小于0.1欧的话,我的两块万用表好像就无能为力了,因为精度最小只有0.1欧。有什么其他好办法吗?

解答:

你的表笔内阻应该很大,如果要测,只有从插表笔的地方引条线出来再串入电路测试,这可以可以提高精度,再用另一个表测串入电路的表的压降就可以求到了!

有200mV的准确点的万用表不?找个恒流源,或者用LM317什么的自己做个,先用电流表调整好准确的1A或者多少mA的恒流——电流表不准那就没招儿了——然后用200mV的万用表去测量这个短接在恒流源上的电流表两端的电压,已知电流,已知电压,计算阻值。

把我的两块数字表分辨串入电路中,分别测了下两块万用表的内阻,得出的结果在0.3-0.5欧之间。基本就是两块表各自表线的阻值。说明万用表本身的内阻极小,可能根本都不到0.1欧,因为两块表电阻最小精度都是0.1欧。

四、万用表的直流电流档内阻为何不做最小?

例如,表头1毫安100欧姆,理论计算1A档内阻0,1欧姆,可万用表的相应档内阻要高于计算值,为什么?

这是由万用表的使用方式来决定的。万用表的基本结构,是一个微安表头,与电阻串联,组成电压表;与电阻并联,组成电流表。

测量电压时,是与被测电路并联跨接的。换档时,开关会有瞬间的断开或接触不良,此时表头中没有电流流过,没有问题。

测量电流时,电表是与被测电路串联的。如果是将各档的并联电阻直接与表头并联,那测量中要换档,换档时开关产生的瞬间断开或接触不良,就会有大电流流过表头,极易将表头烧毁,开关的接触电阻也会影响严重测量的准确性。

所以,在电流档,并不是将不同的电阻直接与表头并联,而是组成一个电阻串与表头固定并联,再从电阻串中引出不同的电流档(如图示),这样是牺牲了一些表头的灵敏度,但确保了测量的安全;换档开关的接触电阻对测量的影响也就大大减轻。

五、万用表内阻的几个基本概念

分为表头内阻,电流表的内阻,电压表的内阻。

如图:

万用表的表头内阻

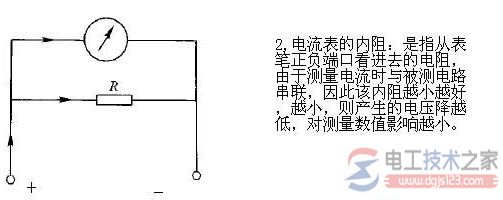

电流表内阻

电压表内阻
