数字万用表电流档测量电流的方法总结

来源:电工天下时间:2022-04-19 16:40:16 作者:老电工手机版>>

数字万用表的电流档来测量电流很方便,这里以常用的数字万用表为例,为大家介绍下如何测量电流及测量电流时的注意事项,有需要的朋友参考下。

数字万用表电流档测量电流的方法

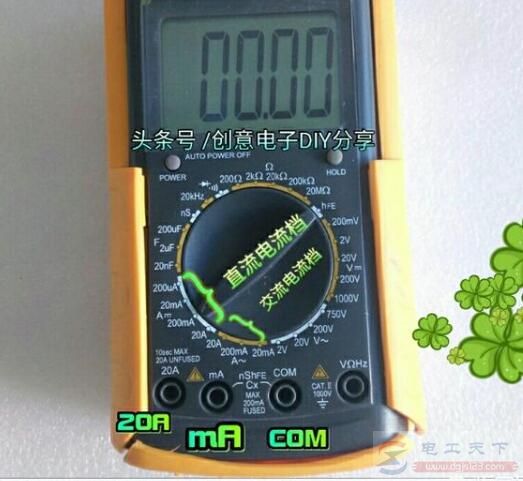

1、数字万用表电流档的位置

数字万用表电流档测量电流的方法总结

数字万用表测量电流,先将万用表的量程开关调至电流档(见上图),将万用表的黑表笔插入COM插孔,红表笔根据被测电流的大小插入mA插孔或20A插孔,然后将红黑表笔与被测负载串联,即可测量出该负载的工作电流。

在进行测量时必须注意,如果负载是直流负载,应将量程开关调至直流电流档,如果为交流负载,则需要将量程开关调至交流电流档。

2、用数字万用表电流档测量电流的方法

数字万用表电流档测量电流的方法总结

如上图,万用表电流档测量电流时,应将万用表与负载串联测量。测量时,不可用电流档去测量一些大功率电源的短路电流,否则很容易损坏万用表的电流档。

3、用数字万用表电流档测量一个4.7Ω电阻的电流

数字万用表电流档测量电流的方法总结

上图为数字万用表电流档测量一个4.7Ω/10W功率电阻的工作电流的方法,图中稳压电源输出的5.65V直流电压加在4.7Ω电阻的两端,万用表调至20A电流档,然后与4.7Ω电阻串联,显示的电流即为在5.65V电压下流过4.7Ω电阻的电流,图中显示的电流为1.105A。

数字万用表电流档测量电流的方法总结

由于工作电流比较大,稳压电源输出端与4.7Ω电阻之间的连接线的电阻及鳄鱼夹与电阻引脚之间的接触电阻的存在,导致实测的电流与计算出的电流不同。如果电源电压为5.65V,电阻为4.7Ω,则电流应为5.65V/4.7Ω=1.202A。

4、测量电流用的4.7Ω/10W的功率电阻

用数字万用表电流档测量电流时必须注意:

(1)如果搞不清楚被测量电流的大小,应先将万用表量程开关调至最大电流档测量。

(2)数字万用表的mA插孔的最大允许测量电流为200mA,超过该值容易损坏mA电流档内部电路的保险丝

(3)数字万用表20A电流档内部电路不带保护电路,在测量电流时最大输入电流不能超过20A(有些数字万用表最大测量电流为10A),以免损坏20A电流档的分流电阻。
