万用表各档位怎么用,万用表各档位功能图及用法详解
来源:电工天下时间:2022-04-06 16:55:09 作者:老电工手机版>>
有关万用表的知识,万用表是电工常用的一种测量仪器,可以实现电压、电流、电阻、频率的测量,并且可以区分二极管、三极管的极性,万表表有不同的档位,以下介绍了万用表各档位功能图及用法,供大家参考。

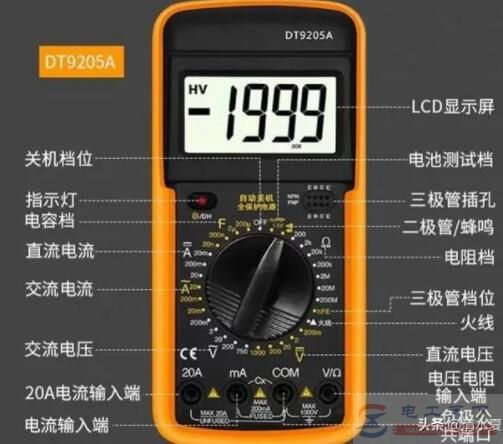

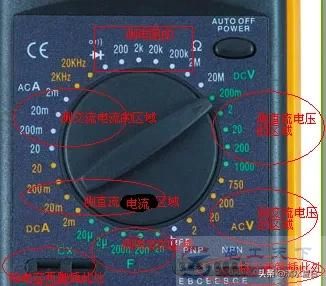

一、万用表的档位功能图
如下图:
二、万用表各档位的用法
1、电流档
选择合适的电流量程,将万用表旋转档位转到相应的电流量程档位,把红黑表笔分别插入电流孔、COM插孔。
在使用钳形表时,选择好量程档位后,把被测线缆放入钳口中,显示器上会直接显示电流。
2、电压档
在测量电压时,应根据实际需要选择直流电压档位或交流电压档位,然后选择合适的量程。把红表笔插入VΩ孔,黑表笔表笔插入COM孔,然后将探头连接到被测电源的两端。
3、电阻档位
选择电阻档与合适的测量范围,把红表笔插入VΩ孔,黑表笔表笔插入COM孔,然后将探头连接到被测电阻的两端。
4、电容档位
将选择开关转到“电容档位”,选择合适的量程范围,将放电后的电容引脚直接插入万用表的“C-X”插孔,读取数值。
5、二极管档位
将选择开关转到“二极管档位”,把红表笔插入VΩ孔,黑表笔表笔插入COM孔,当红表笔接正极、,黑表笔接负极时,万用表读数一般在0.5~0.8左右;反接读数为0L,从而可以判断二极管的正负极。
如果测量二极管时发出滴滴的连续声音,则二极管被击穿。
三、万用表操作面板简介
1、LCD 液晶显示器:显示仪表测量的数值;
2、POWER电源开关:开启及关闭电源.
3、B/L背光开关:开启背光灯,约10秒钟后自动关闭;
4、HOLD保持开关:按下此功能键,仪表当前所测值保持在液晶显示器上并出现“HOLD”符号,再次按下“HOLD”符号消失,退出保持功能状态;
5、火线识别指示灯;
6、旋转开关:用于该表功能状态及量程;
7、小于2A电流测试插座;
8、公共地:测试附件正极插座;
9、20A电流测试插座;
10、电压、电阻及频率插座。
