用好指针式万用表并不难,测电阻与测电压不求人

来源:电工天下   编辑:小电工发布时间:2020-11-14 18:33:53

作为电工来讲,了解指针式万用表怎么用,学会熟练使用指针万用表的各项功能,是电工必备的一项技能。常见的指针万用表有三个档位,可以用来测电压、测电流及测电阻,指针式万用表也叫三用表,这里介绍了指针式万用表测电阻与测电压的方法,一起来看下。

一、指针式万用表测电阻

1,在静止时,先看一下指针是否归零,如果没有,则需要先机械调零。

2,打到电阻档合适的量程,大体估测一下,最好使指针可以摆动到表盘中央附近。

3,两个表笔碰一下,看是否电阻为0,若不为0则要欧姆调零,以免测量的读数不准确。

通过下面的例子,来看下指针式万用表测电阻的方法,希望对大家有所帮助。

用好指针式万用表并不难,测电阻与测电压不求人

图1:测电阻

红黑表笔各接触一端,若指针太靠右就换小量程,若太靠左就换大量程。直到指针摆动在中央位置,然后观察读数。

用好指针式万用表并不难,测电阻与测电压不求人

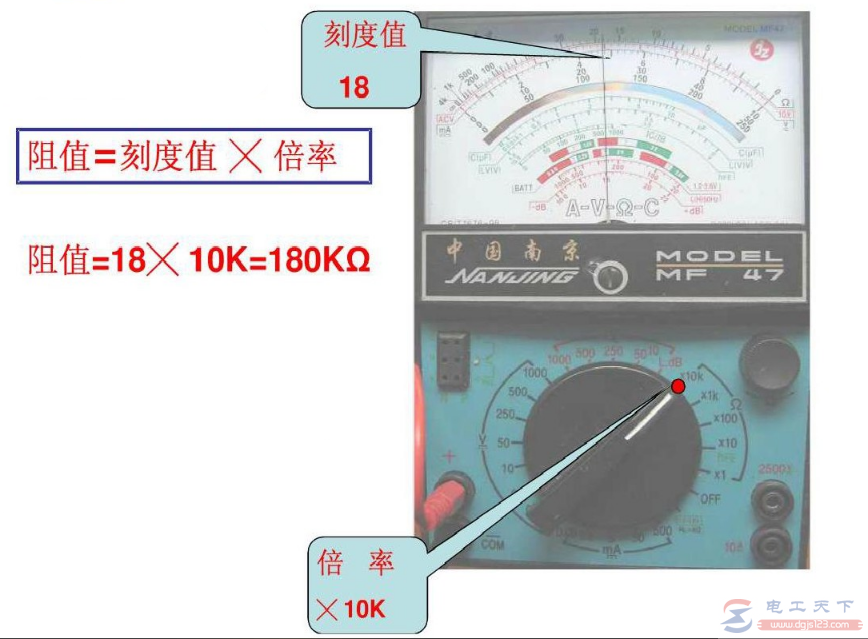

图2:指针式万用表的表盘

读数方法:所在刻度乘以所选的倍率。如下图:

用好指针式万用表并不难,测电阻与测电压不求人

图3:18刻度位置

用好指针式万用表并不难,测电阻与测电压不求人

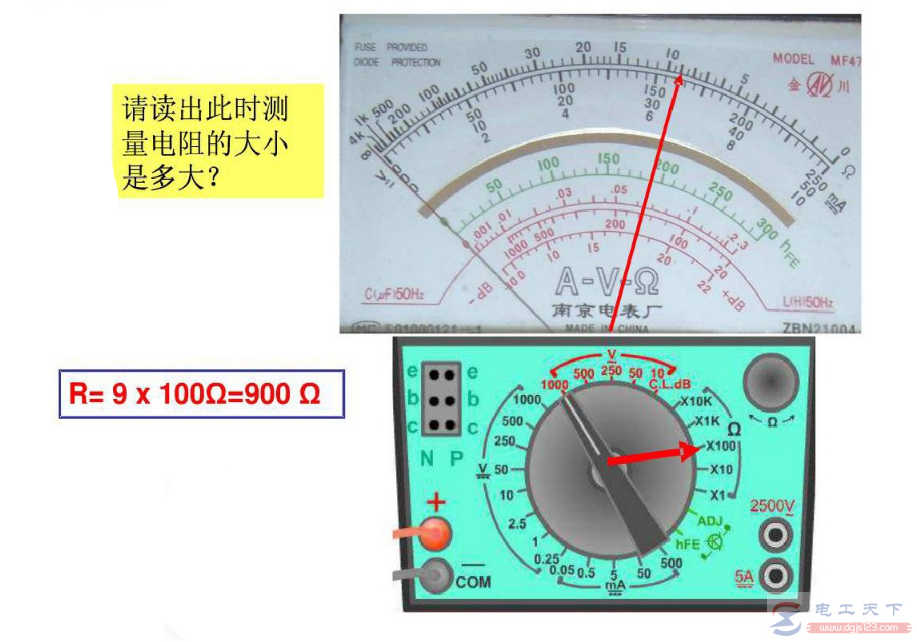

图4:900欧姆

用好指针式万用表并不难,测电阻与测电压不求人

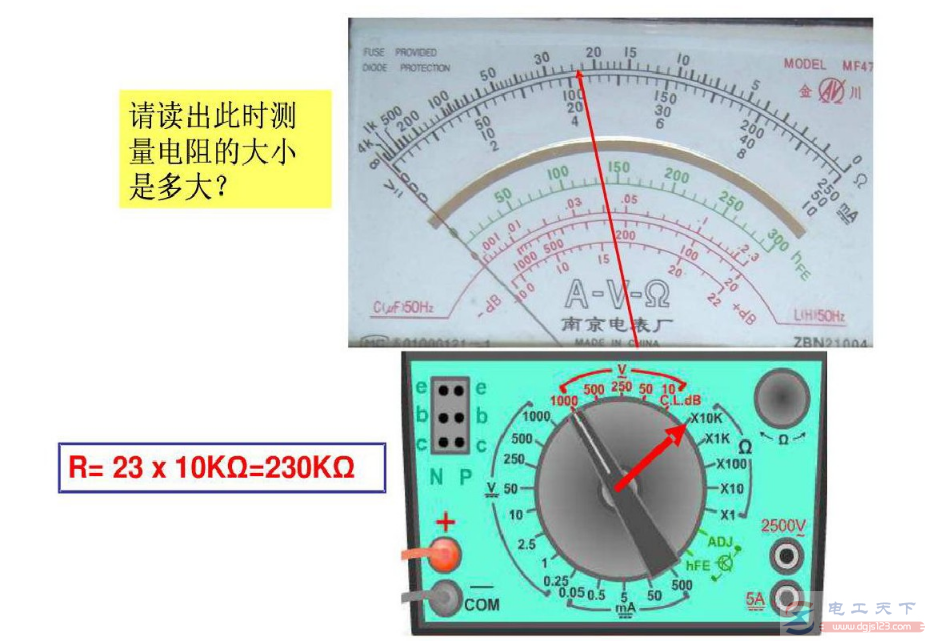

图5:230K欧姆

二、用指针式万用表测电压

用好指针式万用表并不难,测电阻与测电压不求人

图6:表盘

用好指针式万用表并不难,测电阻与测电压不求人

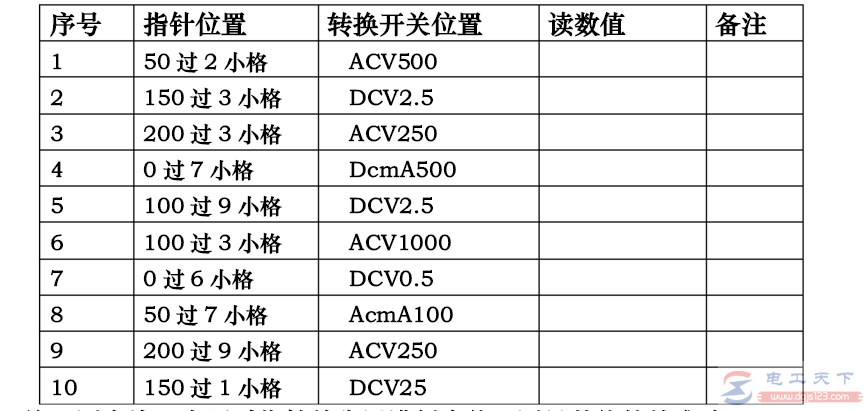

图7:参考档位

测电压和电流时,指针靠近满刻度时读数最准确,以上是位置对应的档位参考数值。

在用指针式万用表来测电压时,把两支表笔并到被测电路中,测电流把万用表串到被测线路中,电压电流读数比较简单。

比如测220伏的家用电,直接打到250V档,上面就有250V刻度直接读就可以了。如果测1000V的电压,可以参考10V的那条刻度,刻度位置乘以100倍即可。电流也是一样,有对应刻度条的看刻度条,没有的就用其他做参考。

注意事项:测电阻一定要断电,测电压电流一定估测,不要超过了量程,测直流电压时红正黑负莫接反,指针会反转。

通过以上的教程介绍,相信大家已掌握了指针式万用表的正确使用方法,在电工的日常工作中,用到指针万用表的地方很多,希望大家熟练掌握这方面的技能。
