万用表测量线路短路开路的小方法(图文)

来源:电工天下   编辑:小电工发布时间:2017-07-31 07:57:19

万用表测量线路短路开路的小方法

怎么用万用表测量线路是否短路或开路,判断线路是否有故障的小方法,用万用表的蜂鸣器档,接在线的两端进行测量,根据有声无所还是判断短路还是通路,一起来看下。

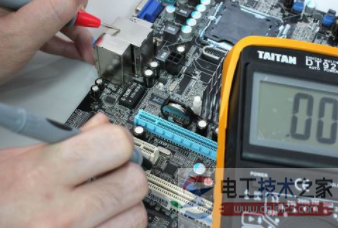

一、用万用表测量线路短路开路情况

用蜂鸣器档,在线的两端测,如果有声就是短路或通路的(要根据原理判断的,短路是故障,通路是正常的。),如果是该通的,不通,就是电路开路了(断路)。(相关阅读:万用表蜂鸣器档测量短路  )

二、用数字万用表测量线路的短路与开路

(一),万用表测量线路短路开路

如果是断路的话(以1下方法插入表笔)(电阻的测量)无论是在那个档位(电阻档位)测量出来都应该显示的是“1”表示已断路。开路也是断路。

短路的话也是在电阻档位测量出来都应该显示的是“0”表示没有电阻。如果在测量2极管的那个档位就会叫发出报警声。

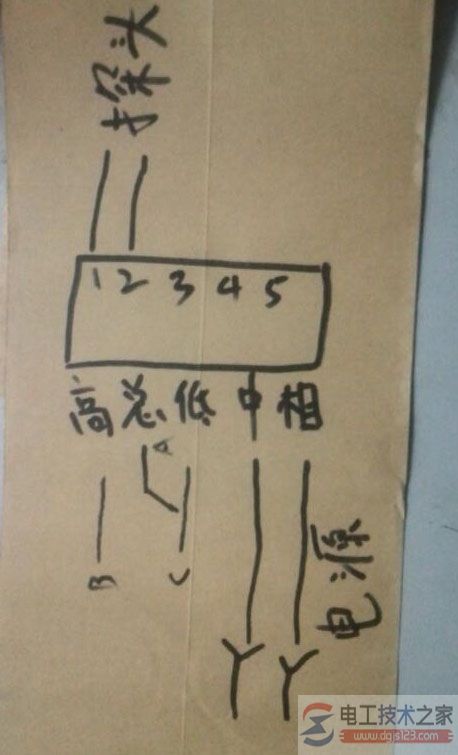

万用表测量线路短路开路的小方法

更多万用表的用法:

1、直流电压的测量,如电池、电瓶等。首先将黑表笔插进“com”孔,红表笔插进“V Ω ”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量。如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。

2、交流电压的测量。表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。交流电压无正负之分,测量方法跟前面相同。无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。

(二)、电流的测量

1、直流电流的测量

先将黑表笔插入“COM”孔。若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入 “200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整好后,就可以测量了。将万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。

2、交流电流的测量

测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,哈哈!你的表或电源会在“一缕青烟中上云霄”--报废!

(二)、电阻的测量

将表笔插进“COM”和“VΩ”孔中,把旋钮打旋到“Ω”中所需的量程,用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度的--人体是电阻很大但是有限大的导体。读数时,要保持表笔和电阻有良好的接触;注意单位:在“200”档时单位是“Ω”,在“2K”到“200K“档时单位为 “KΩ ”,“2M”以上的单位是“MΩ”。

(三)、二极管的测量

数字万用表可以测量发光二极管,整流二极管……测量时,表笔位置与电压测量一样,将旋钮旋到"-|>|--"(不会画这个标志)档;用红表笔接二极管的正极,黑表笔接负极,这时会显示二极管的正向压降。肖特基二极管的压降是0.2V左右,普通硅整流管(1N4000、1N5400系列等)约为0.7V,发光二极管约为1.8~2.3V。调换表笔,显示屏显示“1.”则为正常,因为二极管的反向电阻很大,否则此管已被击穿。
