如何使用万用表检测电容?(图文)

电工天下【万用表】 编辑:小电工 发布时间:2018-02-23 14:17:32

万用表怎么来检测电容值大小?

1 指针式万用表检测电容

1.1 固定电容的检测

(1)容量在0.01 pF以上固定电容的检测 将指针式万用表调至R×10k欧姆挡,并进行欧姆调零,然后用万用表的红、黑表笔分别接触电容的两个引脚,观察万用表指针的变化,如图1所示。

如果表笔接通瞬间,万用表的指针向右微小摆动,然后又回到无穷大处,调换表笔后,再次测量,指针也向右摆动后返回无穷大处,则可以判断该电容正常;如果表笔接通瞬间,万用表的指针摆动至“0”附近,则可以判断该电容被击穿或严重漏电; 如果表笔接通瞬间,指针摆动后不再回至无穷大处,则可判断该电容漏电; 如果两次万用表指针均不摆动,则可以判断该电容已开路。

(2)容量小于0.01 pF的固定电容的检测 检测10pF以下的小电容时,因电容容量太小,故用万用表进行测量,只能检查其是否有漏电、内部短路或击穿现象:测量时选用万用表R×10k挡,将两表笔分别任意接电容的两个引脚,阻值应为无穷大。如果测出阻值为零,则可以判定该电容漏电损坏或内部击穿。

如何使用万用表检测电容?

图1 检测0.01 p,F以上的固定电容

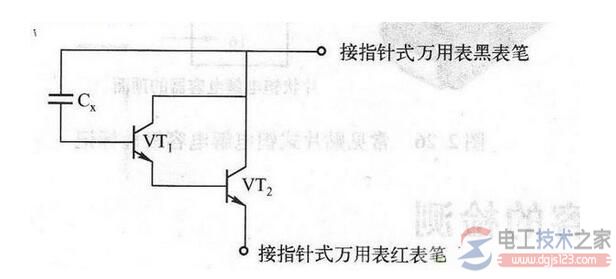

(3)检测10pF~0.01 ;tF固定电容可采用如下方法。将万用表调至R×10k挡,选用两只卩值大于100的 三极管3DC6(或9013)组成复合管,其 电路原理图如图2所示。利用复合管的放大作用,把被测电容的充电电流予以放大,以增大万用表指针的摆动幅度。将被测电容接于复合管的基极b与集电极c间,万用表的红、黑表笔分别与复合管的发射极e和集电极c相接。如果万用表的指针微摆动后返回至无穷大处,则说明电容正常;如果指针不动或不能返回至无穷大处,则说明电容已损坏。在测试操作时,特别是在测量较小容量电容时,要反复调换被测电容引脚接触两点,以明显地看到万用表指针的摆动。

如何使用万用表检测电容?
图2 复合管构成的测试电路原理图

1.2 电解电容的检测

电解电容的容量较一般固定电容大得多,测量时,针对不同容量选用合适的量程。

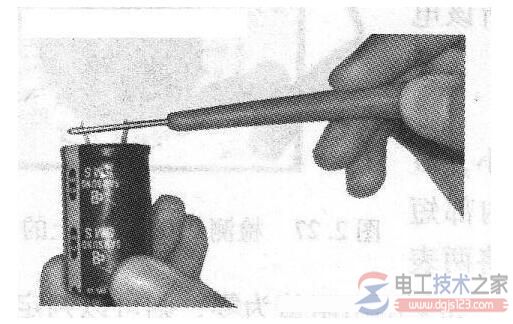

一般情况下,1~47 pF间的电容,可用R×1k挡测量;大于47 ptF的电容可用R×100挡测量。电容容量越小,电阻挡倍率选择应越大。测量前应让电容充分放电,即将电解电容的两根引脚短路,把电容内的残余电荷放掉。可以用万用表表笔将电容两引脚短路,电容放电方法示意图如图3所示。大容量电容须用螺丝刀金属部分放电。

电容充分放电后,将指针万用表的红表笔接负极,黑表笔接正极。在刚接通的瞬间,万用表指针应向右偏转较大角度,然后逐渐向左返回,直到停在某一位置。此时的阻值便是电解电容的正向绝缘电阻,一般应在几百千欧姆以上。调换表笔测量,指针重复前边现象,最后指示的阻值是电容的反向绝缘电阻,应略小于正向绝缘电阻。电解电容的检测示意图如图4所示。
如何使用万用表检测电容?

图3 电容放电方法示意图

如何使用万用表检测电容?
图4 电解电容的检测示意图

在上述测量中,如果测量时万用表指针不动,则说明电容容量消失或内部断路;如果电容的正、反向绝缘电阻很小或为零,则说明电容漏电流大或内部短路,不能再使用。 对于正、负极标志不明的电解电容,可利用测量绝缘电阻的方法加以判别,即先用万用表的两支表笔接触电容两只引脚,测量电容的绝缘电阻。调换表笔后再次测量,数值大的为正向绝缘电阻,这时黑表笔接的是电容的正极。
