万用表检测热敏电阻好坏
对于热敏电阻的测量,其目的是测量其阻值与精度。
在进行检测时,用万用表欧姆档,具体分两步操作:先常温检测,用鳄鱼夹代替表笔分别夹住PTC热敏电阻的两引脚测出其实际阻值,与标称阻值相对比,二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大,说明性能不良或已损坏。

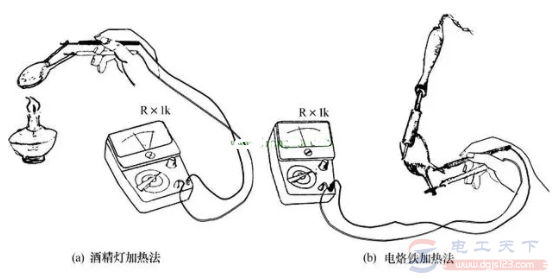

其次,加温检测,在常温测试正常的基础上,即可进行第二步测试:加温检测,将一热源靠近热敏电阻对其加热,观察万用表示数,此时如果万用示数随温度的升高而改变,则表明电阻值在逐渐改变,当阻值改变到一定数值时显示数据会逐渐稳定,说明热敏电阻正常,如果阻值无变化,说明其性能变劣,不能继续使用。
1、正温度系数热敏电阻的检测
与万用表测电阻的大多数方法一样,在使用指针式万用表检测正温度系数热敏电阻好坏情况时,需要将万用表调到R×1挡,操作步骤分两步进行。进行常温检测时,先将两表笔接触PTC热敏电阻的两引脚测出其实际阻值,并与标称阻值相对比,二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大,则说明其性能不良或已损坏。
对热敏电阻的加温检测是在常温测试正常的基础上进行的,当使用上文中介绍的万用表测电阻好坏办法检测该热敏电阻正常时,即可进行第二步测试:加温检测,将一热源靠近PTC热敏电阻对其加热,同时用万用表监测其电阻值是否随温度的升高而增大,如果是,说明热敏电阻正常,如果阻值无变化则说明其性能不好,不能继续使用。此时注意,不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻,以防止将其烫坏。
2、负温度系数热敏电阻的检测
当使用万用表测电阻技术对负温度系数热敏电阻进行好坏程度检测是,其方法与测量普通固定电阻的方法相同,即根据负温度系数热敏电阻的标称阻值选择合适的电阻挡,就能够直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感,因此在测试时要特别注意几个问题:
(1)ARt是生产厂家在环境温度为25℃时所测得的,所以用万用表测量Rt时,也应在环境温度接近25℃时进行,以保证测试的可信度。
(2)测量功率不得超过规定值,以免电流热效应引起测量误差。
(3)在测试时注意不能用手捏住热敏电阻体,以防止人体温度对测试产生影响。
在使用万用表测电阻技术对负温度系数热敏电阻进行温度系数αt估测时,首先在室温t1下测得电阻值Rt1,然后再用电烙铁作热源,靠近热敏电阻Rt,测出电阻值RT2,同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算,如此测试出来的结果才是准确的。
检测热敏电阻时的几点注意事项:
1、Rt是生产厂家在环境温度为25℃时测得的,在用万用表测量Rt时,也需要在环境温度接近25℃束行,以保证测试的可信度。
2、测量功率不能超过规定值,以免电流热效应引起测量误差。
3、注意正确操作,在测试时,不能用手捏住热敏电阻体,以防止人体温度对测试产生影响。
4、注意不能使热源与PTC热敏电阻靠得过近或钟接触热敏电阻,以防止烫坏。
